ポンプのメカニカルシールとグランドパッキンの違い｜交換時期と選定基準

ポンプはモーターの回転力を使って液体を送る機械です。このとき、回転する軸（シャフト）がポンプのケーシング（外装）を貫通する部分が必ず存在します。ここは回転している軸と静止しているケーシングが接する場所であるため、何も対策しなければ内部の液体がそのまま外部へ漏れ出してしまいます。

この漏れを防ぐ部品・機構のことを軸封装置（じくふうそうち）と呼びます。軸封装置が正しく機能していないと、薬液・高温流体・危険物の漏洩につながり、安全上・環境上・品質上の重大なリスクになります。工場でポンプのまわりが常に濡れている、床に液だまりができているという状況は、軸封装置の劣化・損傷のサインであることが多いです。

現在、工業用ポンプで最も広く使われている軸封装置が、メカニカルシールとグランドパッキンの2種類です。この2つは構造も、管理方法も、適した用途も大きく異なります。

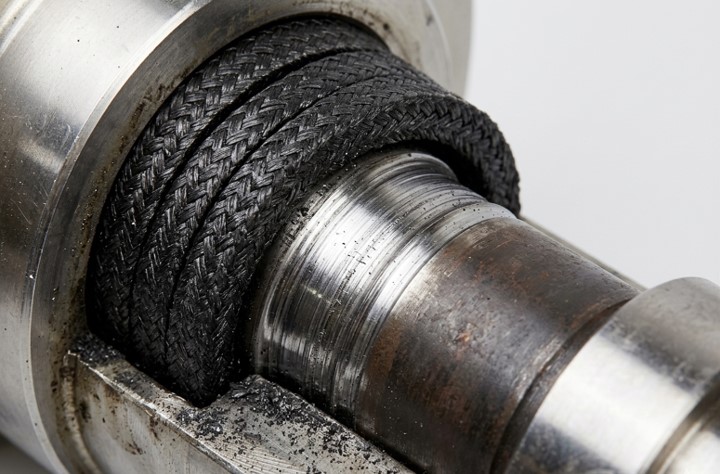

グランドパッキンは繊維状の詰め物を軸の周りに圧縮して漏れを防ぐシンプルな構造で、完全密封ではなく、少量の液漏れを許容しながら使うという設計思想の軸封装置です。軸が通るスタッフィングボックスにロープ状・リング状のパッキン材を詰め込み、グランド押さえで締め付けることで漏れを抑制します。

重要な点は、グランドパッキンは「完全に漏れを止めるもの」ではないということです。適切な使用状態では、潤滑と冷却のために毎分数滴〜数十滴程度の液体が滴下することを想定した設計になっています。この滴下がなくなるほど締めすぎると、軸との摩擦が増大して発熱・摩耗・焼き付きを引き起こします。

グランドパッキンの材質は、綿・麻・カーボン・テフロン（PTFE）・グラファイトなど多岐にわたり、扱う流体の種類や温度・圧力条件に応じて選択します。構造がシンプルなため、材料費が安く、現場でも比較的容易に交換できるのが大きな利点です。

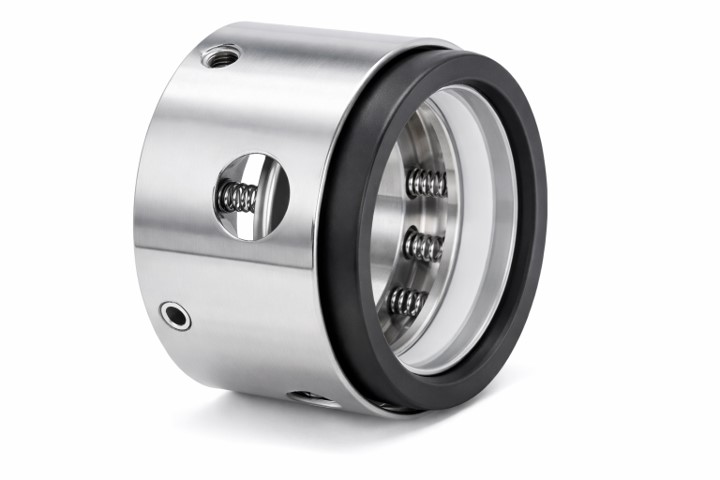

メカニカルシールは、研磨とラッピング仕上げされた2枚の硬質リングを密着させることで液体の漏れを遮断する精密部品であり、グランドパッキンと比べて漏れが極めて少なく、日常的な調整も不要です。

ポンプ軸に固定されて一緒に回転する「回転環」と、ケーシング側に固定されて動かない「固定環」の2枚の摺動面（しゅうどうめん）を常時密着させることで密封します。この2枚の面は非常に高精度に研磨されており、液体が通れる隙間をほとんど生じさせません。

グランドパッキンが「締め付けて漏れを抑える」のに対し、メカニカルシールは「精密な面接触で漏れを遮断する」という根本的に異なるアプローチをとっています。正常なメカニカルシールからの漏れは、目視確認できないほど微量（蒸気状）です。

グランドパッキンは「低コストで現場対応しやすい」、メカニカルシールは「高密封性・管理工数が少ない」という特性であり、どちらが優れているのではなく、用途と保全体制で使い分けるものです。

現場でよく起きる誤解として、メカニカルシールのほうが高性能だから常にそちらを選べばよいという考え方がありますが、処理液が運転条件により付帯設備（強制フラッシング、加圧、クエンチチングのための装置、タンク、補助配管）が必要になり、費用が増大するケースがあります。また大口径の農業用ポンプや清水を扱うシンプルな設備では、グランドパッキンのほうがコストと管理のバランスが優れているケースも多くあります。

「液が漏れている」という同じ症状でも、グランドパッキンとメカニカルシールとでは原因も対処法もまったく異なります。まずどちらの軸封装置かを確認することが診断の出発点になります。

グランドパッキンで起きやすいトラブル

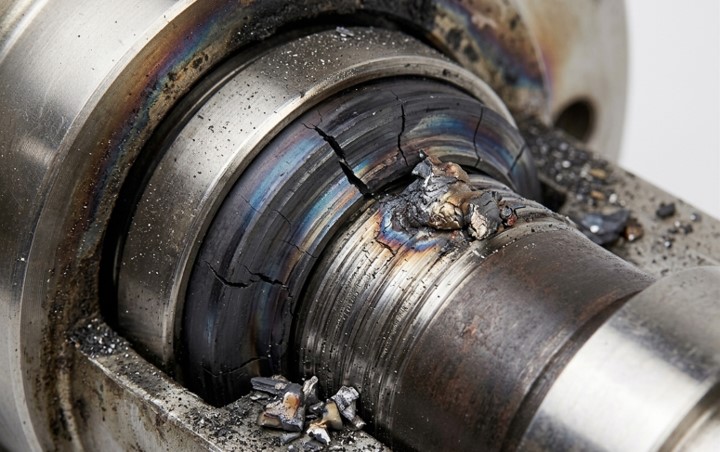

メカニカルシールで起きやすいトラブル

グランドパッキンは「漏れ量の変化と増し締めの頻度」、メカニカルシールは「目視での液漏れ発生」が交換サインの目安になりますが、いずれも定期的な点検記録の蓄積が最も確実な管理方法です。

グランドパッキンの交換タイミング

増し締めしても漏れが止まらなくなったとき、または漏れ量が明らかに増加したときが交換の目安です。点検時に軸の表面を確認できる場合は、溝状の摩耗（段付き摩耗）が生じていないかを確認してください。段付きが深い場合は軸のスリーブ（保護管）交換も同時に検討が必要です。使用頻度・流体・圧力によって交換周期は大きく変わるため、何ヶ月で交換するという固定サイクルよりも、漏れ量の日常記録に基づいた判断が信頼性の高い方法です。

メカニカルシールの交換タイミング

メカニカルシールは「明確な液漏れが目視確認できたとき」が交換のサインです。微量の蒸気・結露程度であれば正常範囲のことがありますが、液滴が垂れるようであれば早急な交換をおすすめします。メカニカルシールは損傷が始まると急速に悪化するため、「少し漏れているが様子を見る」という判断は二次損傷のリスクがあります。

選定で失敗しないためのチェックポイント

新規選定・リプレイスの際に確認すべき主な条件を以下に整理します。
