コンベアチェーンの伸び対策｜寿命を延ばす点検・保全の基本

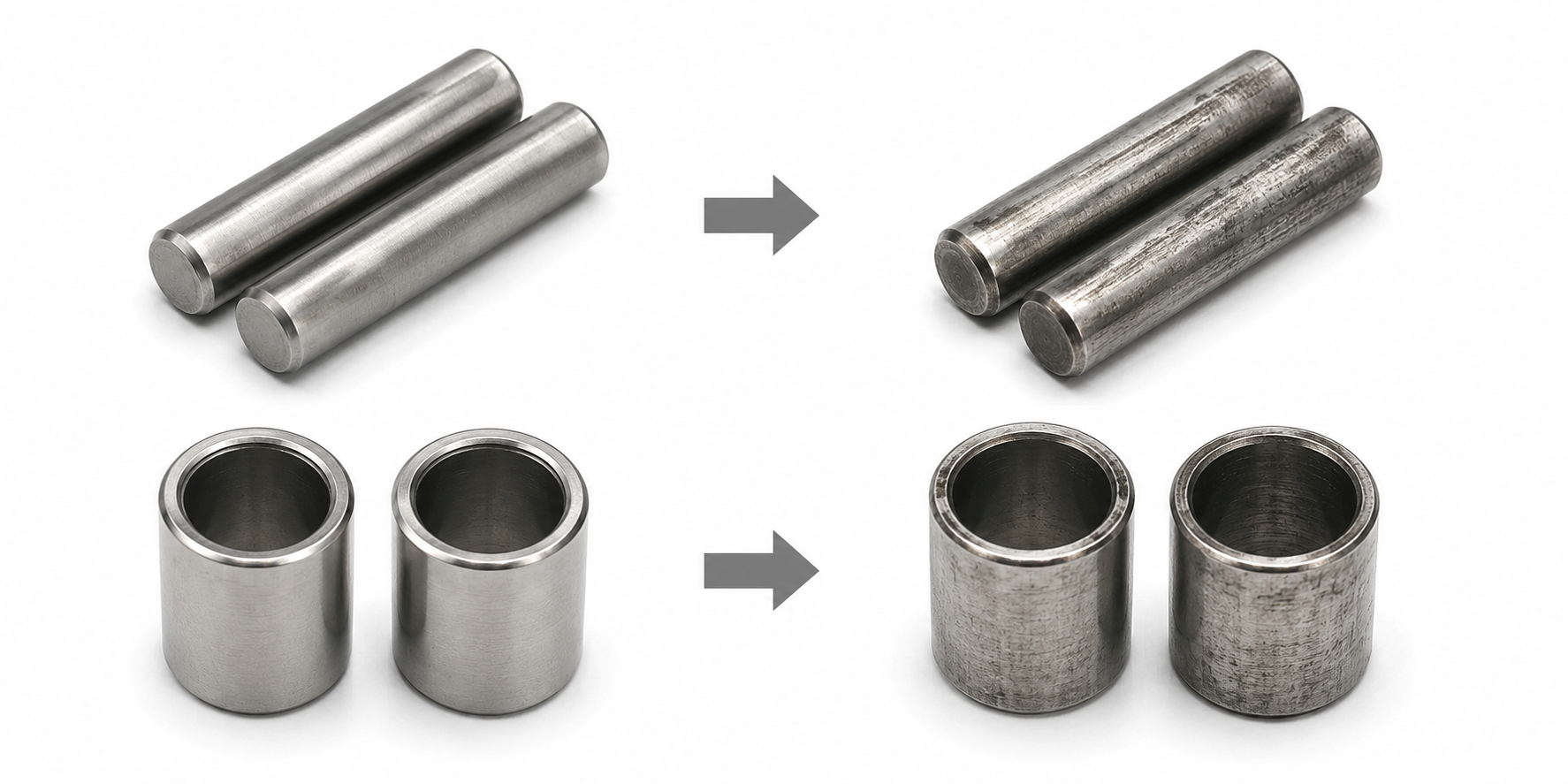

チェーンの伸びは、金属が削れて起こる摩耗の積み重ねです。チェーン自体が材料的に伸縮するわけではなく、ピンとブッシュ（内部の筒状部品）が少しずつすり減ることでリンクとリンクのすき間が広がっていきます。その結果、チェーン全体の長さが増えたように見えます。

コンベアチェーンは、スプロケット（歯車）に噛み合いながら循環運動を繰り返します。この動作の中でピンとブッシュの接触面は絶えず荷重と摩擦にさらされています。潤滑が不十分な状態が続くとこの摩耗が急速に進行します。

ピン

チェーンのリンクを連結する金属の軸。ブッシュと接触しながら回転する

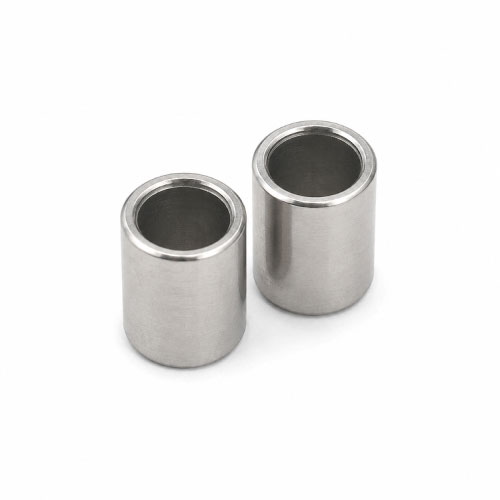

ブッシュ

ピンを受ける筒状の部品。ピンとブッシュの間が摩耗するとチェーンが伸びる

チェーンの伸びは、主に以下の3つの要因が重なって進行します。

チェーンの点検は、伸び量の測定、たるみの確認、異音・発熱の確認の3つが基本です。いずれも特殊な測定器なしに実施できる項目ですが、判断基準を正しく理解しておくことが重要です。

① 伸び量の測定

チェーンの伸びは、一定区間のリンク数（ピン間の距離）を実測することで確認します。伸び率の使用限界はチェーンの種類やメーカーによって異なりますが、伸び率が3%を超えた場合は使用を停止するのが一般的な基準です。ただし1.5%程度を超えた段階で交換を検討することを推奨するメーカーもあり、異音・振動など他の劣化サインと合わせて早めに判断することが重要です。

測定方法の目安は次のとおりです。チェーンを張った状態で、任意の区間（例：20リンク分）のピン間距離をスケールやノギスで計測します。計算式は以下のとおりです。

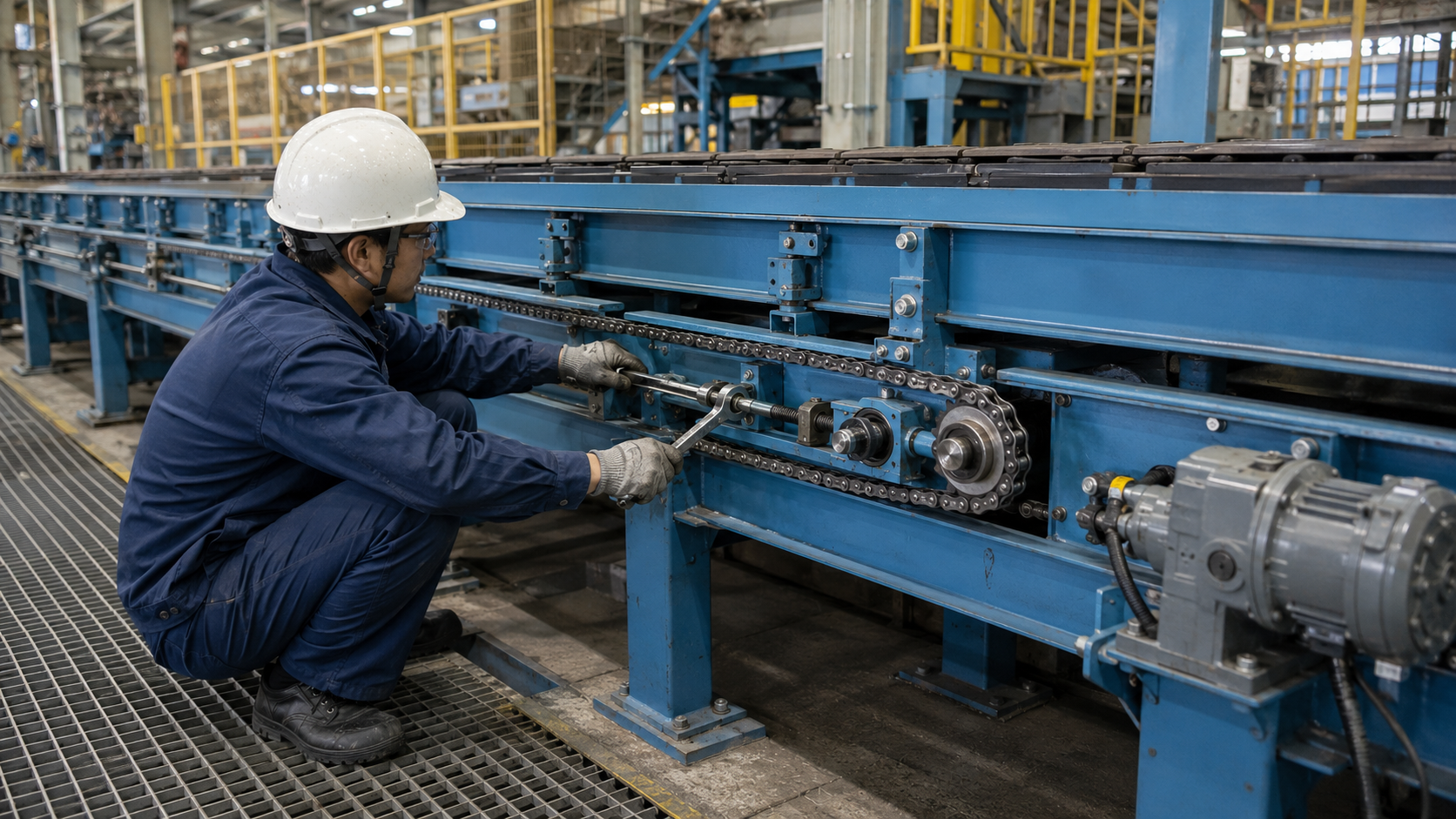

② たるみ量の確認

チェーンが伸びるとスプロケット間でのたるみが増えます。たるみが大きすぎると振動・騒音が増したり、チェーンがスプロケットから外れる（脱チェーン）リスクが高まります。適正なたるみ量は機種・速度比・設置条件によって異なりますが、一般的にはスパン長の2%前後を目安とするのが基本です。速度比が大きい場合や垂直・傾斜設置の場合はこれより少なく設定することもあるため、使用するチェーンのメーカー資料を必ず確認してください。

③ 異音・発熱・外観の確認

運転中のチェーンをよく聞き・よく見ることも大切な点検です。以下のサインが現れていたら、摩耗や潤滑不足が進行している可能性があります。

チェーンの摩耗を抑える最も効果的な手段は、適切な潤滑です。給油はチェーンのピン・ブッシュ間に油膜を形成し、金属同士の直接接触を防ぎます。反対に給油が少なすぎれば摩耗が加速し、多すぎれば飛散した油が粉塵を吸着して研磨剤になります。

給油位置と給油タイミングの考え方

チェーンへの給油は、チェーンのたるみ側（スプロケットに入る直前の位置）が最も効果的とされています。この位置ではリンクの隙間がわずかに開くため、油が内部（ピン・ブッシュ間）に浸透しやすくなります。

給油タイミングは、チェーンの速度・荷重・環境によって異なりますが、基本的には定期的に少量ずつ行うほうが不定期に大量に行うより効果的です。一度に大量の油をかけると多くが飛散してしまいます。

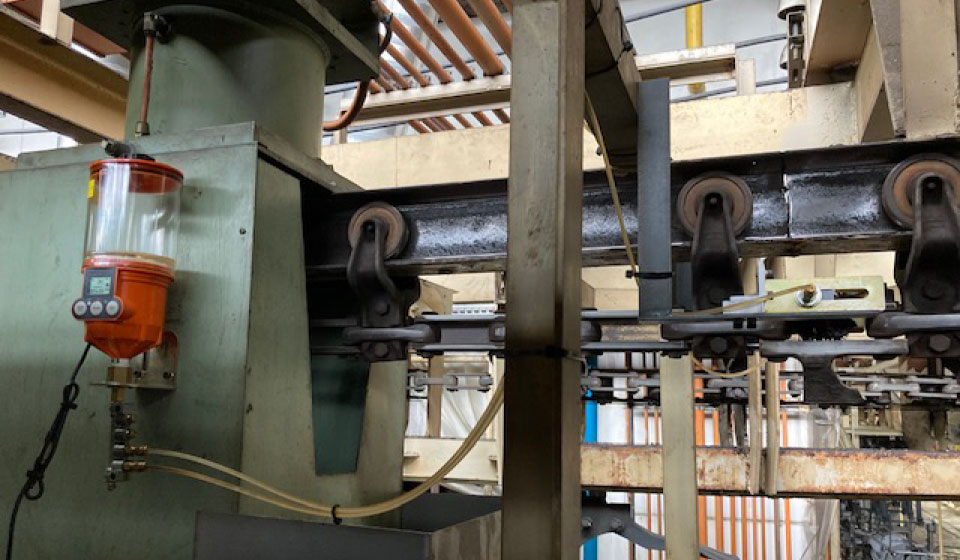

自動化という選択肢 自動給油器で給油管理を標準化する

チェーンの数が多い工場やアクセスが困難な位置のチェーンへの給油を手作業で管理するのは、保全担当者にとって大きな負担です。自動給油器（シングルポイントルブリケーター）は、設定した期間ごとに一定量の潤滑剤を自動供給する装置です。電池式で配線工事が不要なタイプも多く、既設のチェーンにも後付けで対応できます。給油の過不足をなくし、潤滑管理を標準化することで、摩耗の進行を抑制し、チェーン寿命の延長に貢献します。

チェーンが伸びてたるみが増した状態を放置すると、スプロケットとの噛み合いが不安定になり、脱チェーンや異常振動を引き起こします。さらに、チェーンが暴れることで本体フレームや搬送物への衝撃も増え、他の部品の損傷にもつながります。

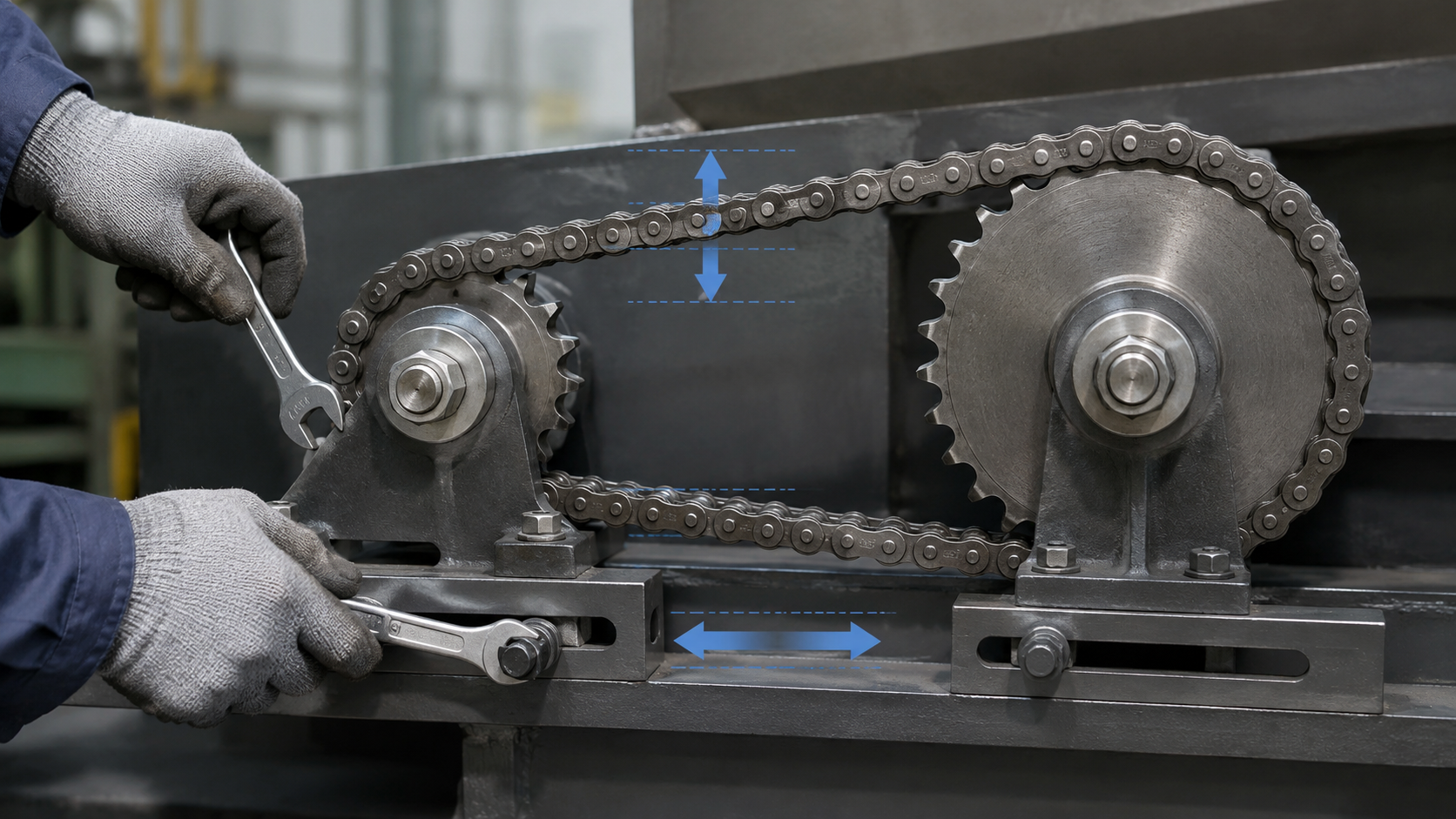

対処としては、テークアップ（張り調整機構）でスプロケット間の距離を延ばし、たるみを適正範囲に戻す方法が一般的です。ただし、テークアップで調整できる限界を超えてしまった場合は、チェーンのリンクを取り除くか、チェーンそのものを交換する必要があります。

チェーンとスプロケットはセット交換が原則

長期間使用したスプロケットは歯面が摩耗し、歯形が変形しています。ここに新品チェーンを組み合わせると噛み合いが合わず早期摩耗を招きます。チェーンを交換する際は、スプロケットも同時に交換するのが原則です。コストを惜しんでスプロケットを流用するとかえって新品チェーンの寿命を短くする結果になります。

点検は「やるだけ」では不十分で、記録に残すことで初めて価値が生まれます。チェーンの伸び量・たるみ量・給油実施日などを時系列で記録しておくと摩耗の進行スピードが可視化されます。これにより、次回の交換時期を事前に予測し、計画的なメンテナンスが可能になります。

記録がなければ、「前回いつ確認したか」「どのくらいのペースで伸びているか」が担当者の記憶にしか残りません。担当者が変わったとき、あるいは複数台のコンベアを管理しているときに過去のデータがないと適切な判断が難しくなります。

記録のフォーマットは、専用ソフトでなくても構いません。まずは紙や表計算ソフトで継続することが大切です。データが蓄積されれば、設備ごとのチェーン寿命の傾向が見えてきます。
