ねじ込み継手のPTとNPTは何が違う？海外製品を取り扱う前に知るべき国際規格の基礎知識

PTはPipe Thread（配管用のねじ）の略で、日本の工業規格（JIS）にも取り入れられているねじの規格です。国内の配管部品や機器のねじ穴にはこのPTが使われていることがほとんどです。

PTのねじ山は、先端に向かって少しずつ細くなるテーパー形状をしています。ペットボトルのキャップをイメージするとわかりやすいかもしれません。キャップを回していくとだんだんきつく締まっていくように、PTのねじも締め込むほどぴったりと密着していく仕組みになっています。

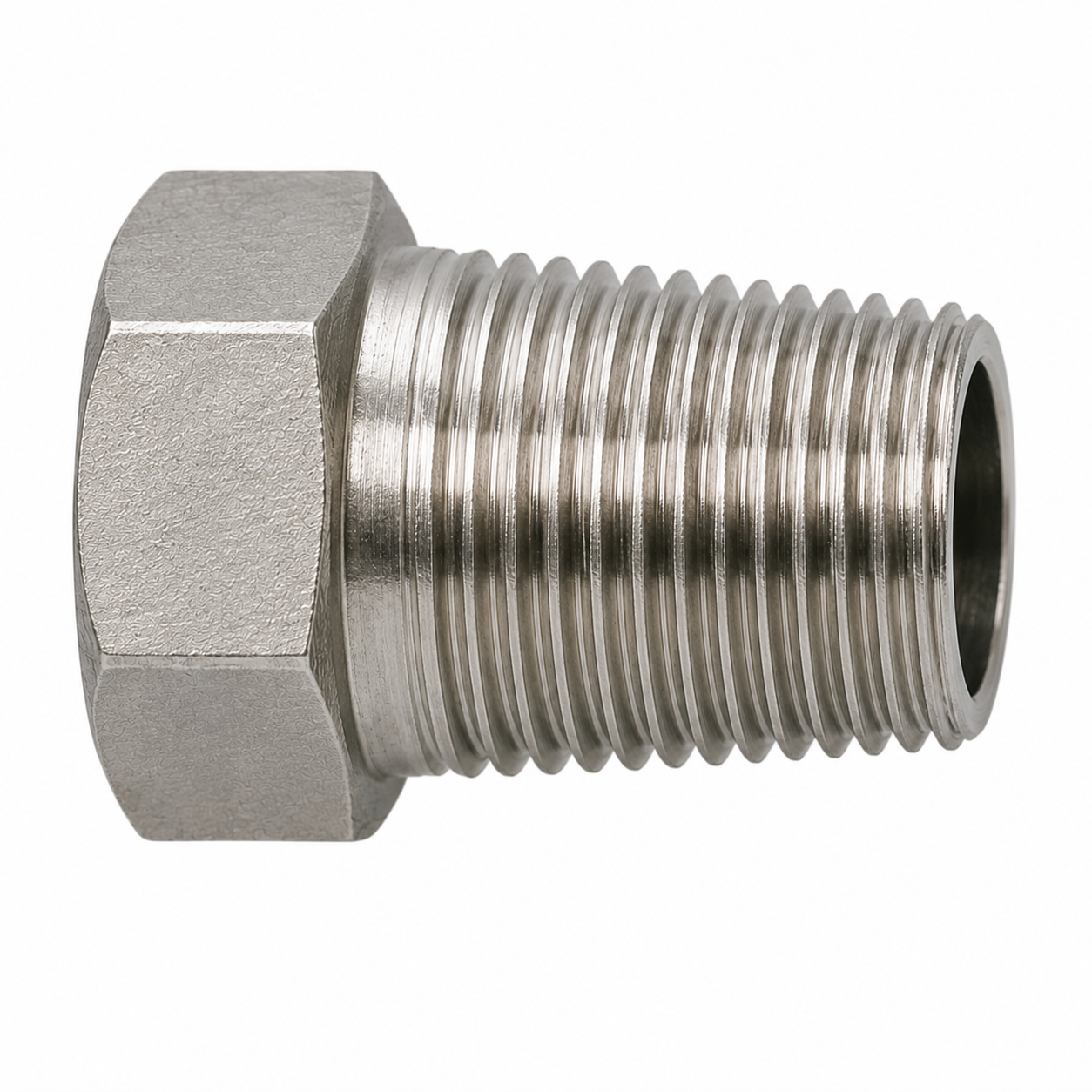

  テーパーねじ

先端に向かって少しずつ細くなっているねじ。締めるほど隙間なくぴったり合わさる

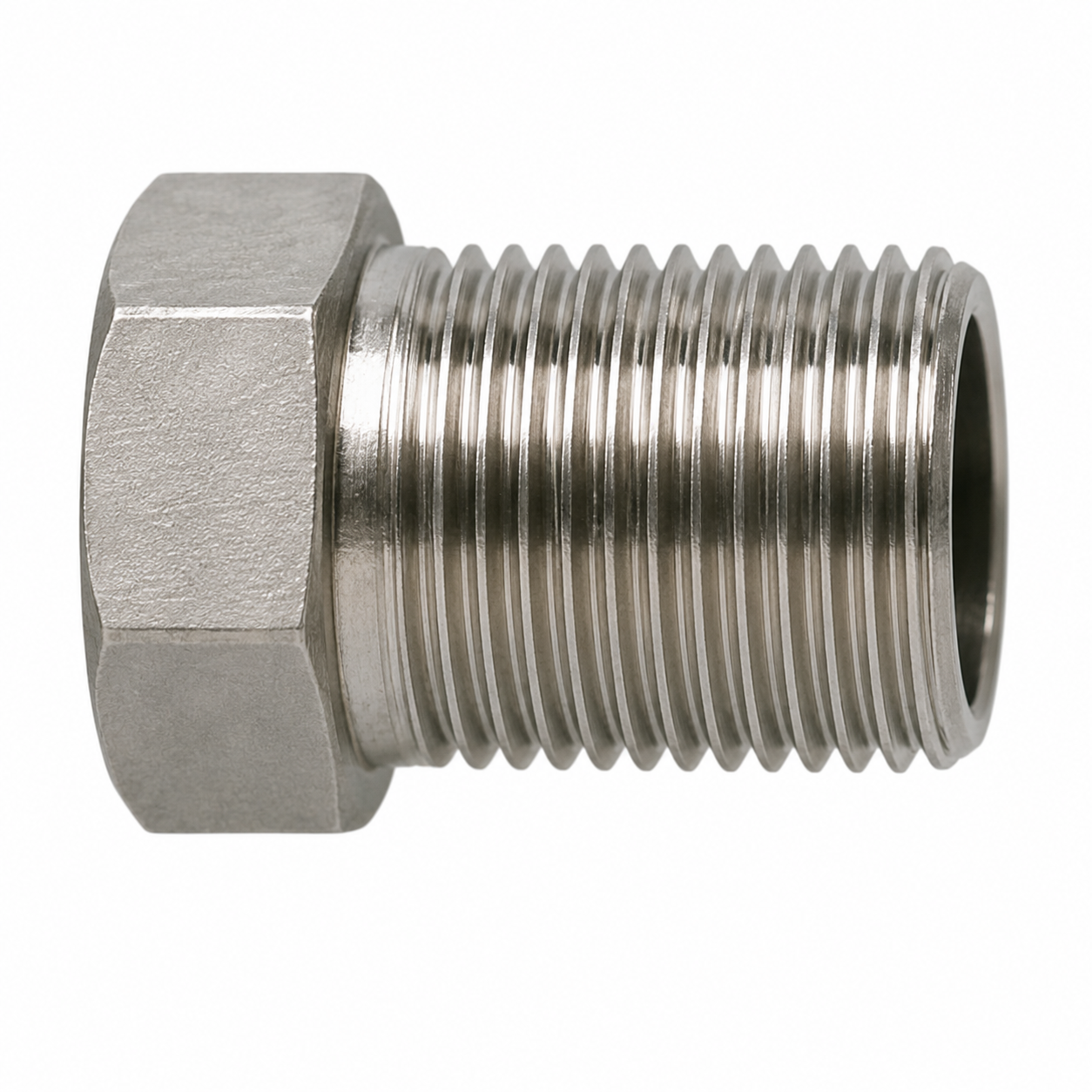

  平行ねじ

太さが変わらないまっすぐなねじ。すき間を埋めるためにパッキンなどを別に使うことが多い

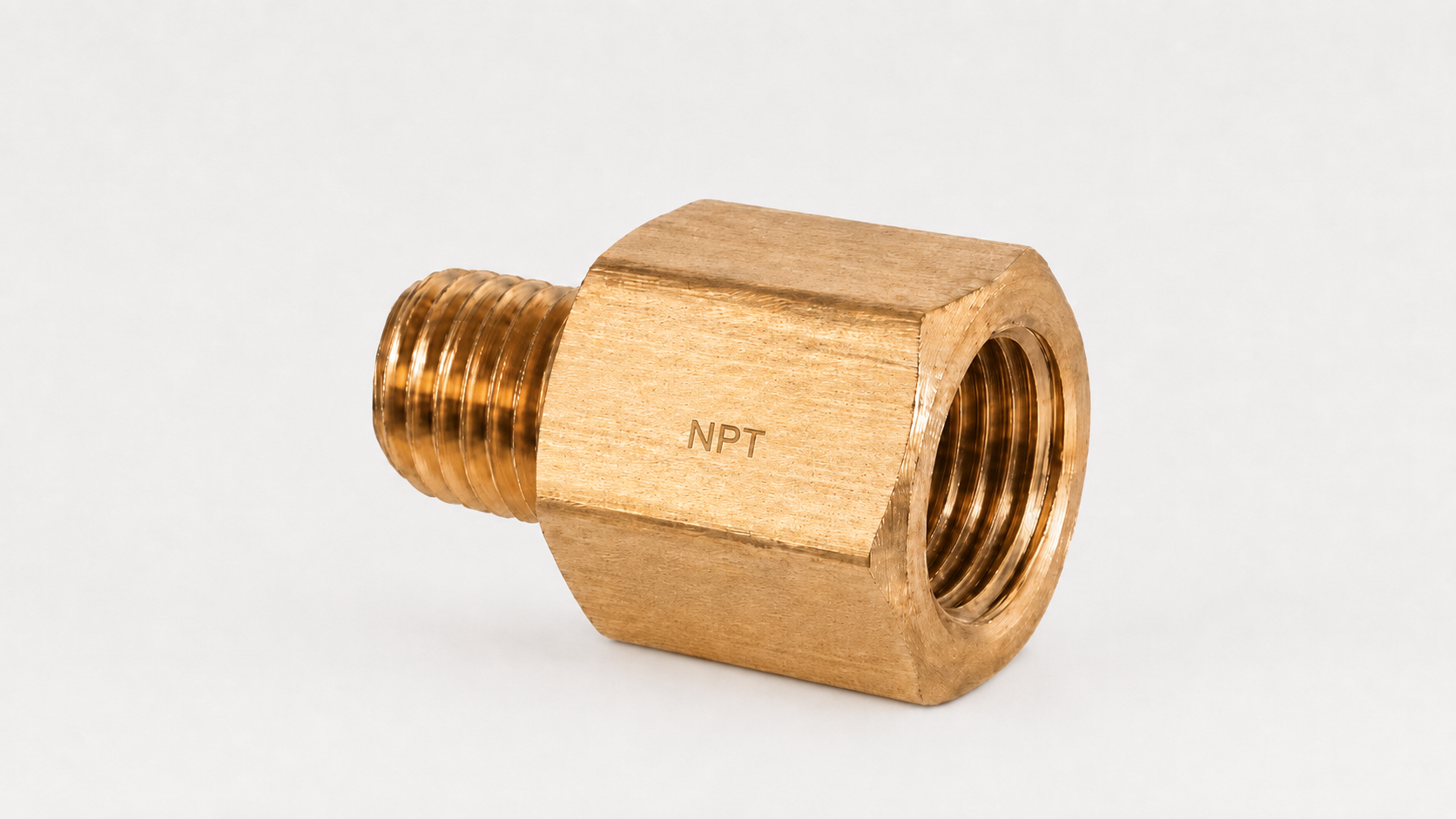

NPTはNational Pipe Threadの略で、アメリカの国家規格（ANSI）で定められたねじです。アメリカで作られた機械やポンプ、エア機器などには、このNPTのねじ穴が使われていることがよくあります。

NPTもPTと同じように、先端に向かって細くなるテーパー形状で、締めるほど密着する仕組みです。ただし、ねじ山の角度が少しだけ違います。PTが55度なのに対して、NPTは60度です。角度以外にも、ねじ山の間隔（ピッチ）や高さも微妙に異なります。

角度が5度違うだけと思うかもしれませんが、ねじはとても細かい部品です。わずかな角度のズレでもうまくかみ合わなかったり、締まっているように見えて実はすき間ができていたりします。

PTとNPTは見た目がとても似ているため、同じねじだろうと思い込んで、うっかり組み合わせてしまうことがあります。しかし、角度が少し違うねじ同士を無理にねじ込むとねじ山の一部分だけがぶつかるような状態になってしまいます。

特に圧縮空気や油圧の配管では、ほんの少しの漏れが圧力の低下やエネルギーのムダにつながります。海外製のポンプやエア機器に国内で買った継手をそのまま取り付けてしまうとこうしたトラブルが起こりやすくなるので注意が必要です。

PTとNPTは見た目だけで見分けるのがとても難しいねじです。そのため、機器や継手に書かれている規格の表示を確認するのが一番確実な方法です。海外製の機械であれば、仕様書や本体のプレートにNPTや1/2 NPTといった表記があることが多いです。

表示が見つからない場合は、メーカーや購入先の販売店に問い合わせて確認するのが安心です。現場でどうしても判別したいときは、ねじゲージという専用の測定工具を使う方法もありますが、これは専門的な工具と知識が必要になるため、まずは表示の確認を優先するとよいでしょう。

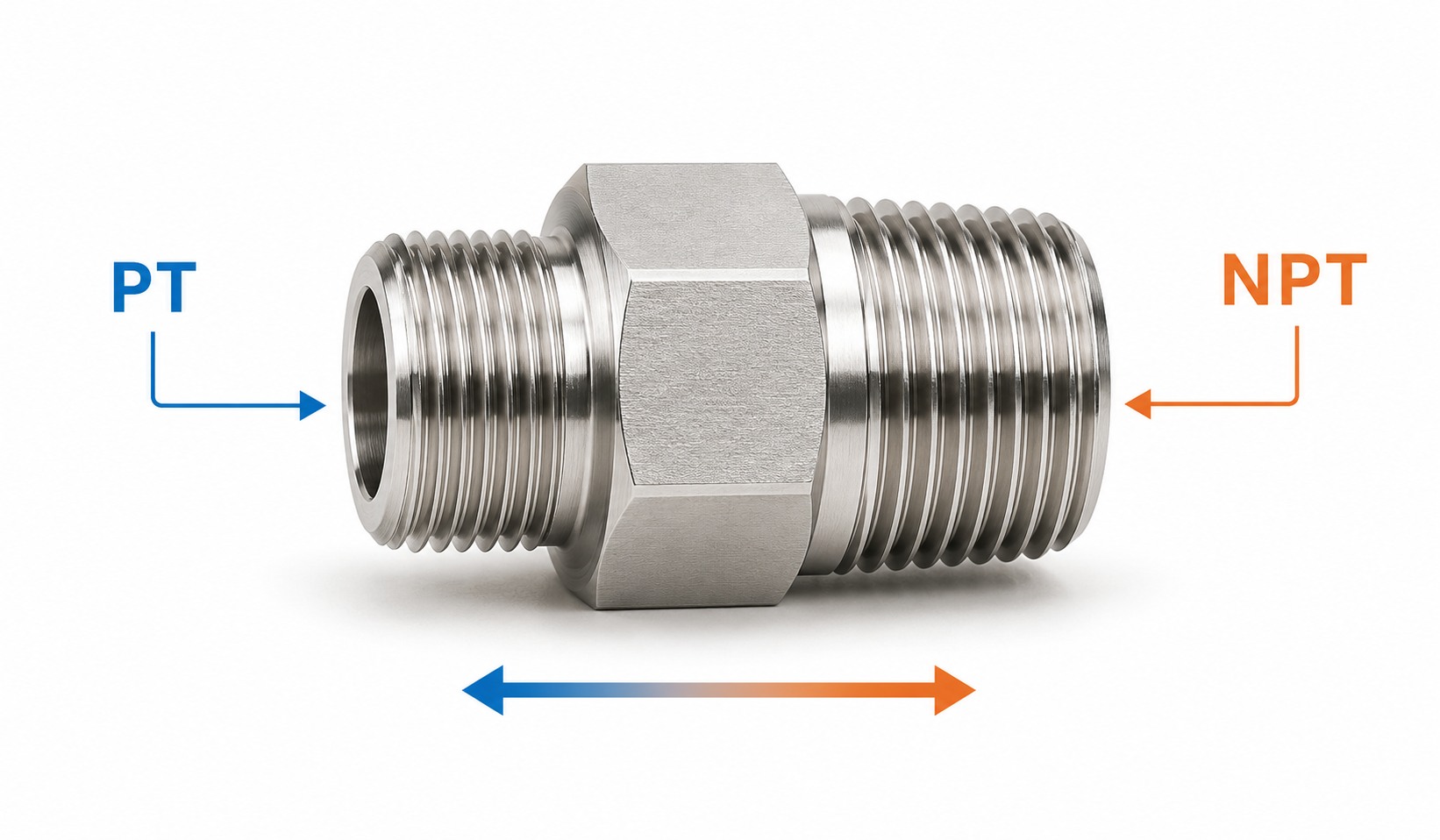

海外の設備や部品を輸入したり調達したりするときは、接続する継手の規格を先に確認しておくことが大切です。最近はPTとNPTをつなぐための変換アダプターという部品も販売されているので、どうしても規格の違う機器同士をつなぎたいときは、こうした専用部品を使うのが一般的な方法です。

また、ねじに巻くシールテープや液体パッキンの使い方も規格によって推奨される方法が変わることがあります。判断に迷ったときは、自己流でなんとかしようとせず、メーカーや商社などの専門家に確認するのがおすすめです。
