パルサールブ マルチ設置キット 1250MD｜最大8ヵ所への分配給脂・取付方法・選び方

パルサールブ製品ラインアップ/マルチ設置キット

自動給油器パルサールブ用オプション

1台の自動給油器で
最大8ヵ所へ給脂。

マルチ設置キット1250MDはパルサールブの下に取り付けて、給脂を2〜8ヵ所に分配するための部品セットです。電池式のまま配線なしで使えます。

配管レイアウトを相談する見積を依頼する

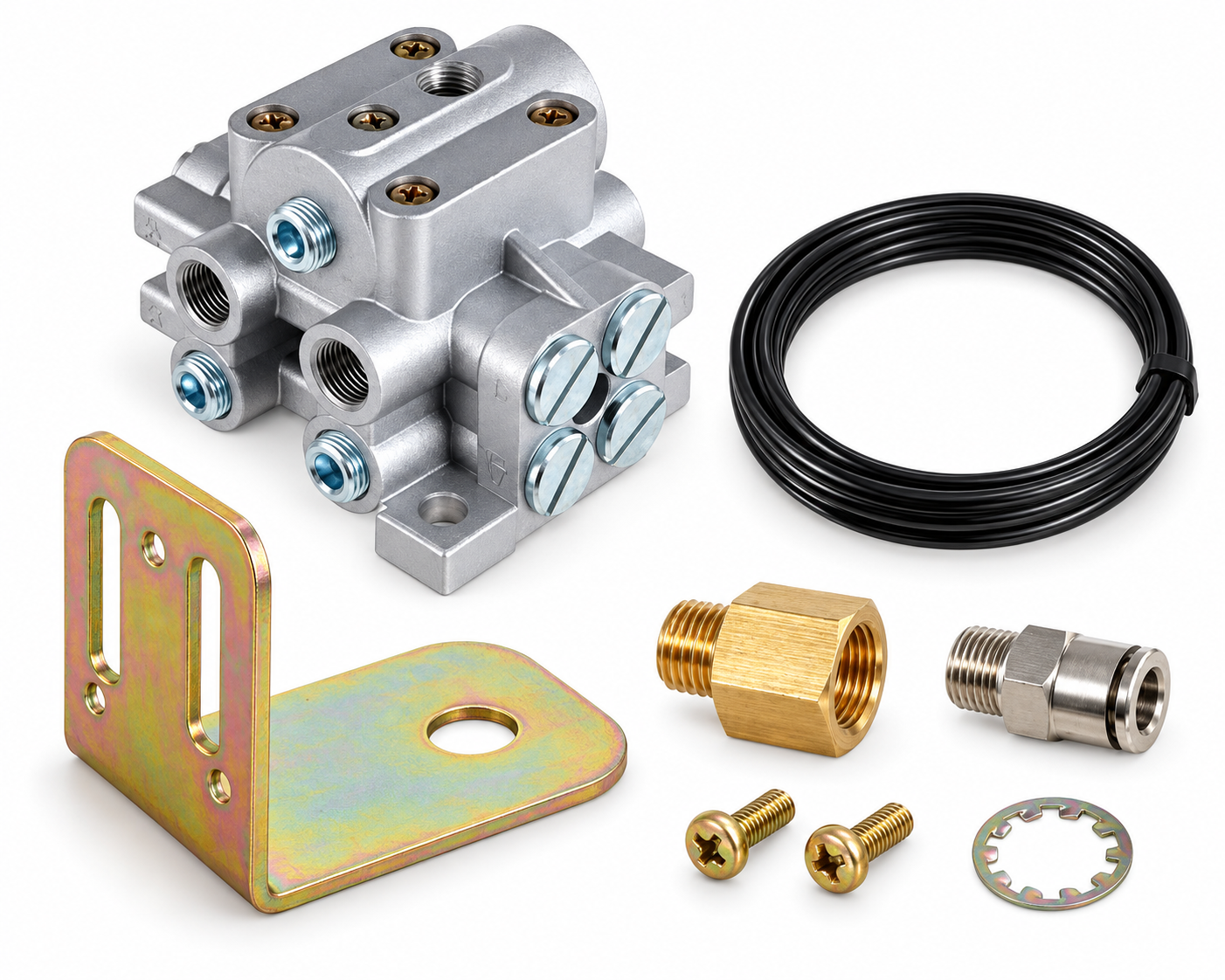

マルチ設置キット　1250MD
キットの中身分配弁・L字ブラケット・継手・チューブ

  • 対応口数

    2〜8口

    給脂点の数に合わせて選べる

  • 給脂量

    定量

    各給脂点へ決まった量を供給

  • 電源工事

    不要

    電池式の本体のまま分配できる

MERIT

2～8ヵ所に分配して給脂するなら

給油器を個別に設置

本体

8台

交換作業

8台分

マルチ設置キットを使用

本体

1台

交換作業

1台分

コンパクトなのに集中潤滑

  • 1点用の自動給油器

    給脂点1ヵ所

    電源不要

    設置手軽

  • 電池式で分配できる

    パルサールブ＋1250MD

    給脂点2〜8ヵ所

    電源不要

    設置手軽

  • 集中潤滑装置

    給脂点多数

    電源必要

    設置工事が必要

電池式の自動給油器で複数の給脂点へ分配できる製品は多くありません。PLC型は外部電源と信号の配線が必要です。

MECHANISM

分配弁が順番に送り出す

4口の分配弁 HU-4RS の吐出の順番

  1. 1
  2. 1
  3. 6
  4. 2
  5. 5
  6. 5
  7. 2
  8. 6

ポート

  • 1
  • 2
  • 5
  • 6

どれも2回ずつ

  1. グリースが入る

    本体から出たグリースが分配弁に入ります

  2. ピストンが順番に動く

    中のピストンが決まった順番で1つずつ動きます

  3. 各ポートへ同じ量

    どのポートにも同じ回数ずつ送られます

空いたポートは塞がない

1つでも塞ぐと全体が止まります。給脂点と同じ口数を選んでください。

全7種類の吐出の順番を見る
HU-2RS 1122
HU-3RS 11225522
HU-4RS 11625526
HU-5RS 136532
HU-6RS 136572
HU-7RS 18725836
HU-8RS 14725836

黄色のポートはほかの2倍の量が出ます。奇数口のキットだけにある仕様です。

CASE

設置例

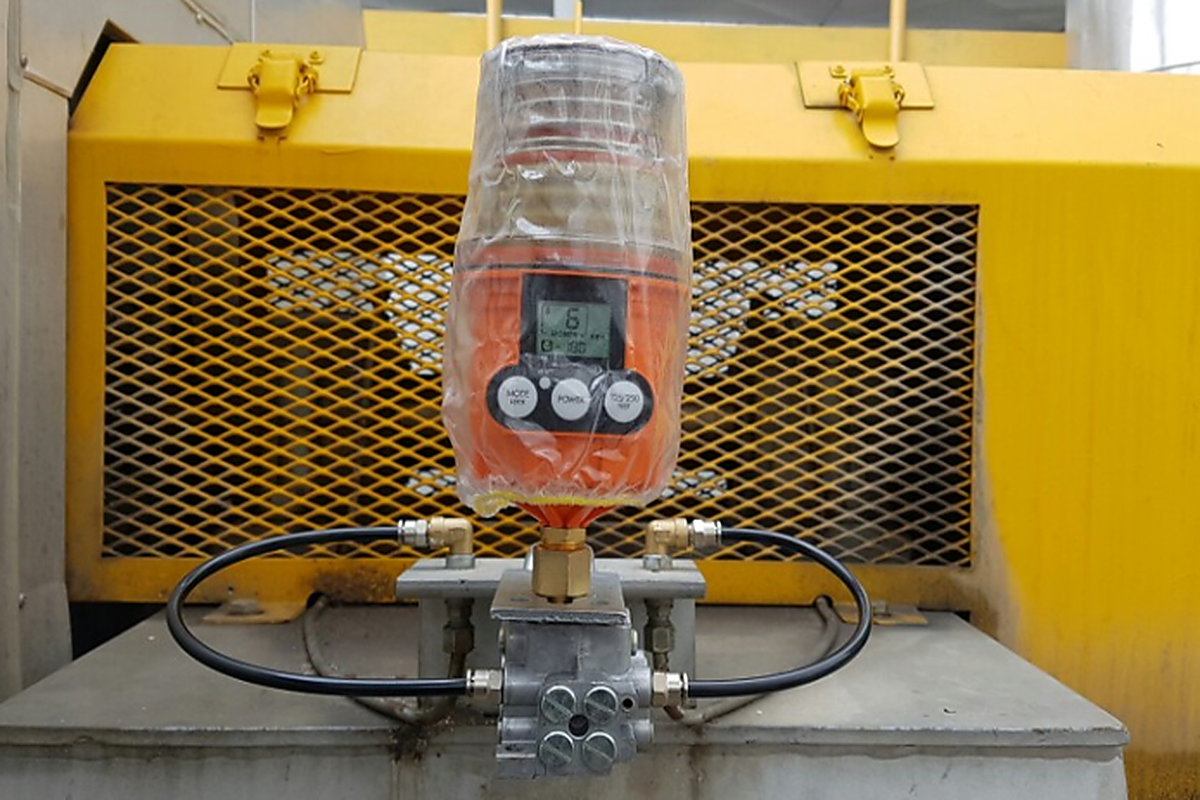

屋外設備へのパルサールブでの給脂
屋外設備複数の軸受へまとめて給脂

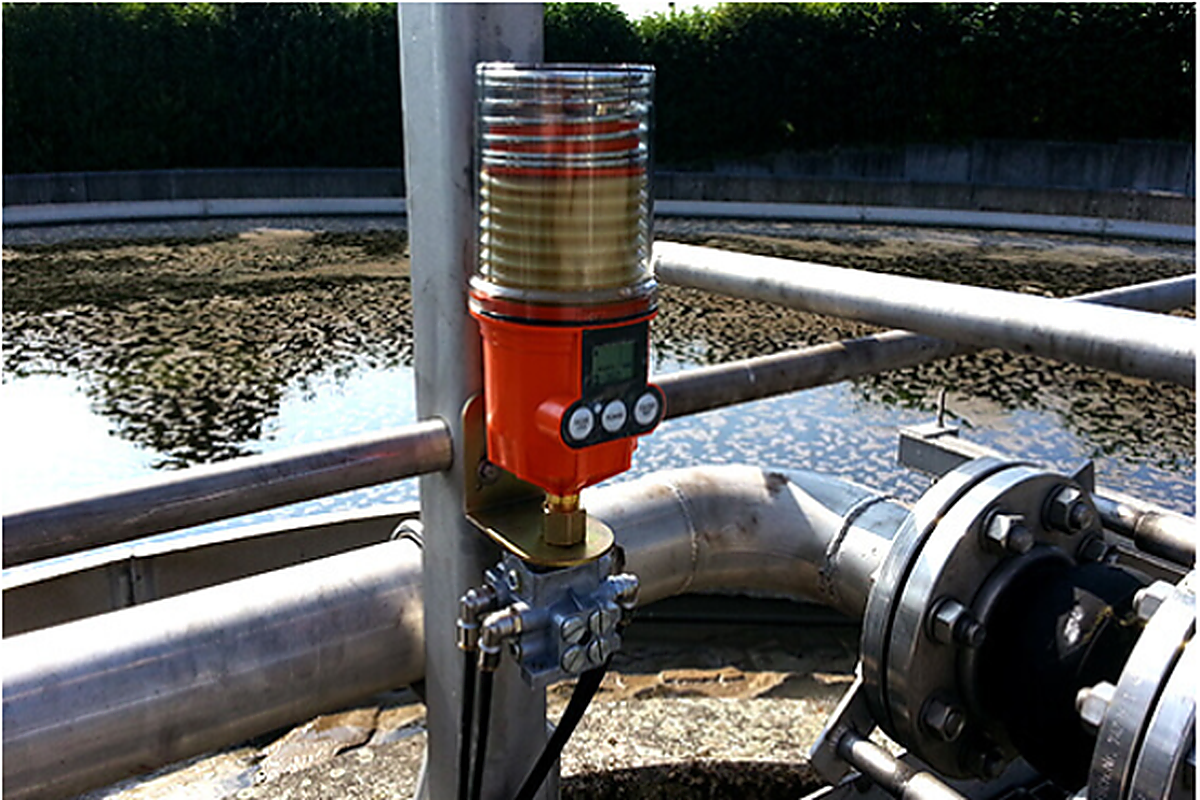

水処理施設における潤滑
4分配水処理設備の軸受け

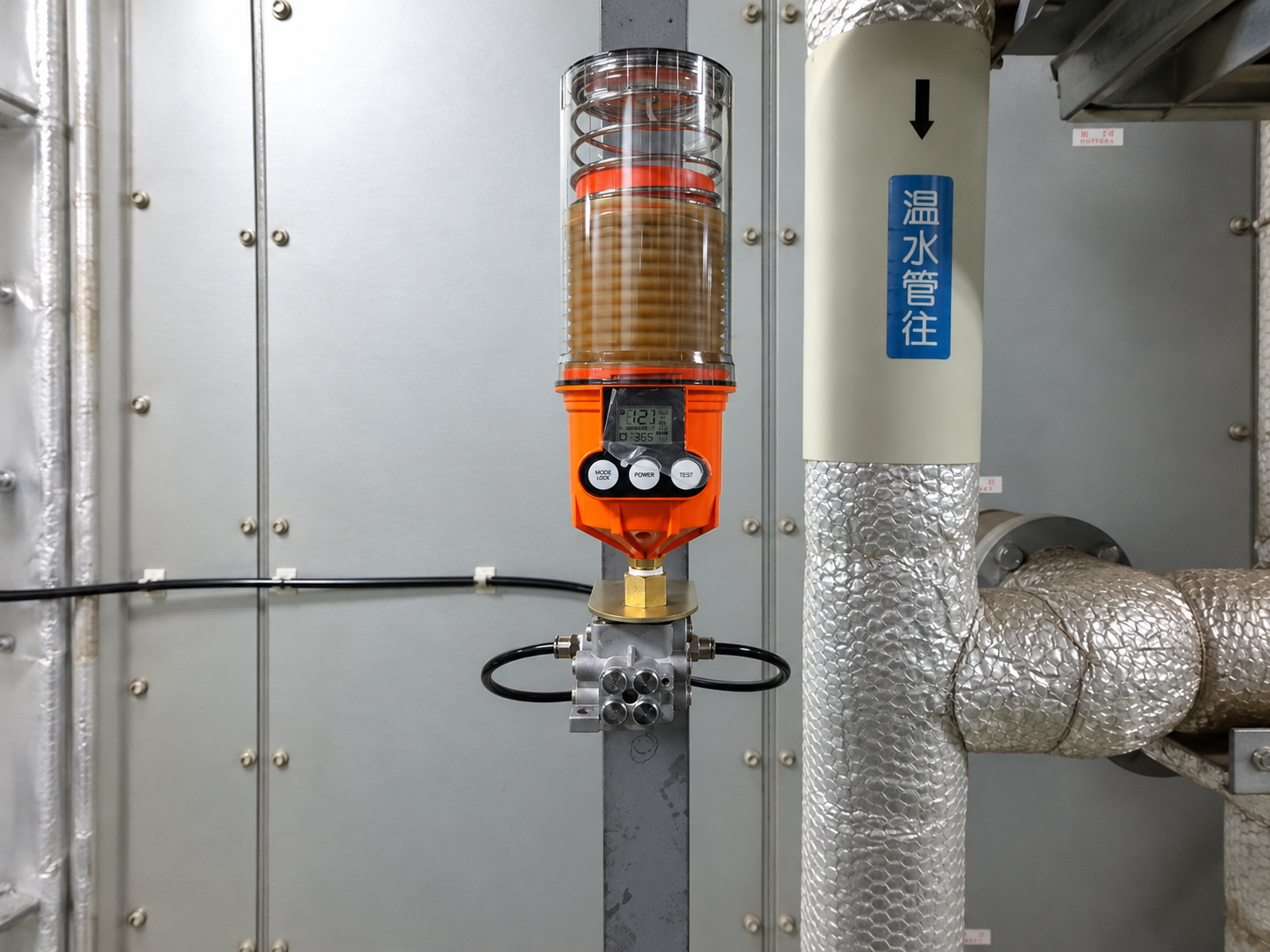

パルサールブMの分配
2分配送風機の軸受
INSTALLATION

取付は5ステップ

  1. 経路を確認

    グリースガンで詰まりがないか確認

  2. ブラケットを固定

    L字ブラケットを設備に取付

  3. 分配弁を取付

    継手を付けてブラケットの下へ

  4. グリースを充填

    分配弁とチューブを事前に満たす

  5. 本体と配管を接続

    本体を載せて各給脂点へ接続

手順は2〜8口のどのキットでも共通です。詳しくは同梱の取扱説明書をご確認ください。

LINEUP

給脂点の数で選ぶ7種類

  • 2口

    1250MD-2

  • 3口

    1250MD-3

  • 4口

    1250MD-4

  • 5口

    1250MD-5

  • 6口

    1250MD-6

  • 7口

    1250MD-7

  • 8口

    1250MD-8

  •  同じ量
  •  2倍の量

奇数口は1ヵ所だけ2倍

3口・5口・7口のキットは1つのポートだけ2倍の量が出ます。ほかのポートはすべて同じ量です。給脂量の多い軸受をそのポートにつないでください。

KIT CONTENTS

キットの中身

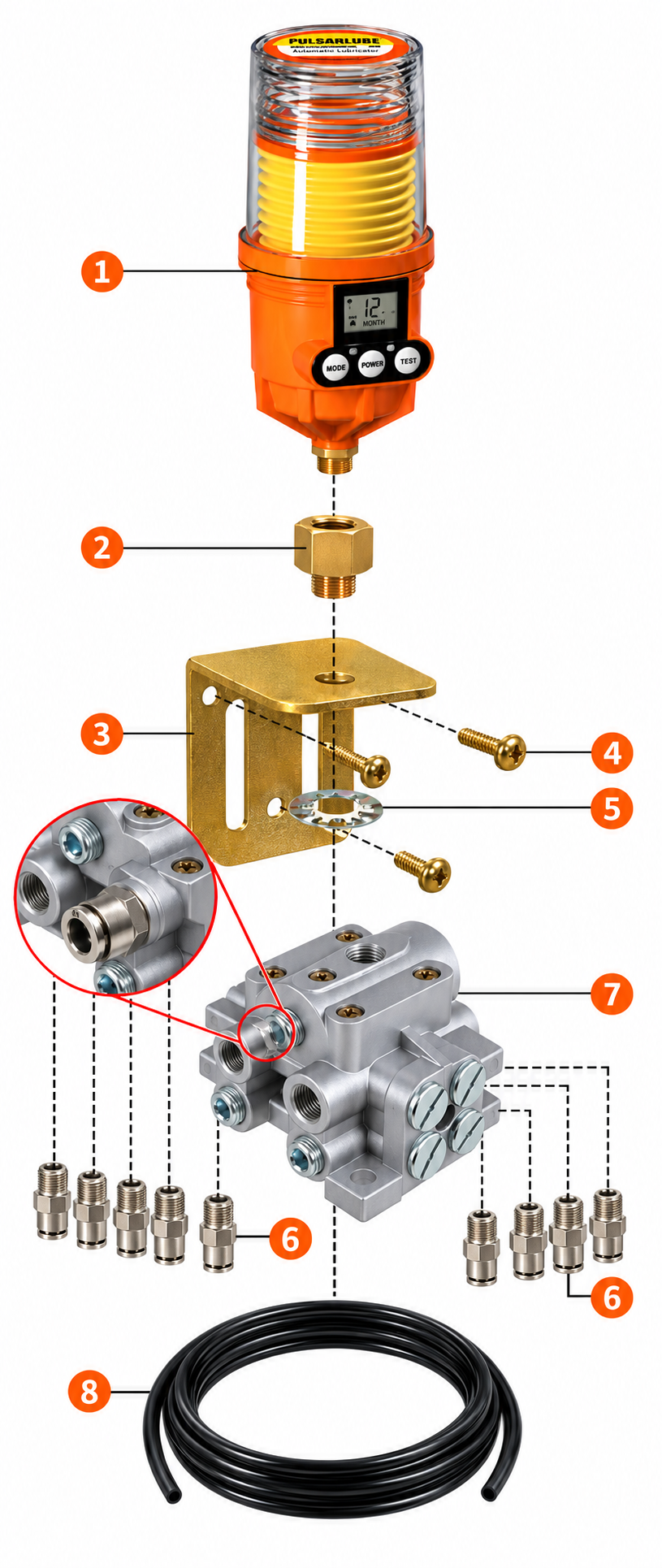

マルチ設置キットの構成
  1. 1

    自動給油器の本体別売

    ―

  2. 2

    径違い継手A002

    1個

  3. 3

    L字ブラケットB002

    1個

  4. 4

    ブラケット取付ネジB051

    3本

  5. 5

    菊ワッシャーB058

    1個

  6. 6

    チューブフィティングA240

    口数×2個

  7. 7

    分配弁HU-2RS〜8RS

    1個

  8. 8

    配管チューブ 外径6mm 3mA214-1

    1〜4本

口数ごとの個数を見る
キット番号 分配弁 ⑥ A240 ⑧ チューブ
1250MD-2 HU-2RS 4個 1本
1250MD-3 HU-3RS 6個 2本
1250MD-4 HU-4RS 8個 2本
1250MD-5 HU-5RS 10個 3本
1250MD-6 HU-6RS 12個 3本
1250MD-7 HU-7RS 14個 4本
1250MD-8 HU-8RS 16個 4本

対応機種はパルサールブM・BT・LK-BT・PLCです。

HOW TO CHOOSE

選び方は3ステップ

  1. 給脂点を数える

    口数は給脂点の数と同じに

  2. 分配弁の位置を決める

    各給脂点まで3m以内が目安

  3. 2倍のポートを確認

    奇数口は給脂量の多い軸受へ

  • 背圧はできるだけ低く

    高い背圧が続くと油分離の原因に

  • 配管は短く曲がりを少なく

    直角エルボは使わない

  • ちょう度2番以下のグリースに対応

    硬いグリースは配管の抵抗が大きくなる

  • 分配弁は分解しない

    ポートのプラグも外さない

FREE CONSULTATION

何口のキットが合うか
配管レイアウトからご提案します

給脂点の数と配置を伺い、本体とキットと配管をまとめてご提案します。

相談と見積は無料です。

配管レイアウトを相談する見積を依頼する
  • 日本総代理店
  • 在庫から出荷
  • デモ機の貸出あり
FAQ

よくある質問

どの自動給油器に使えますか

パルサールブM・BT・LK-BT・PLCに使えます。パルサールブEには使えません。

4口のキットで3ヵ所だけ使えますか

使えません。出口を塞ぐと全体が止まるため3ヵ所なら1250MD-3をお選びください。

配管はどこまで延ばせますか

各給脂点まで3m以内を推奨します。最長は6mですが長いほど背圧が高くなるため短くしてください。

9ヵ所以上に給脂できますか

1台では8ヵ所までです。本体を複数台に分ける方法などをご提案します。

長く止めていた設備を再起動するときは

グリースが硬くなっている可能性があります。本体のTESTボタンで強制吐出して各給脂点まで届くか確認してください。
