エア駆動ダイヤフラムポンプとは何か？仕組み・他ポンプとの違い・選び方まとめ

01エア駆動ダイヤフラムポンプとは何か

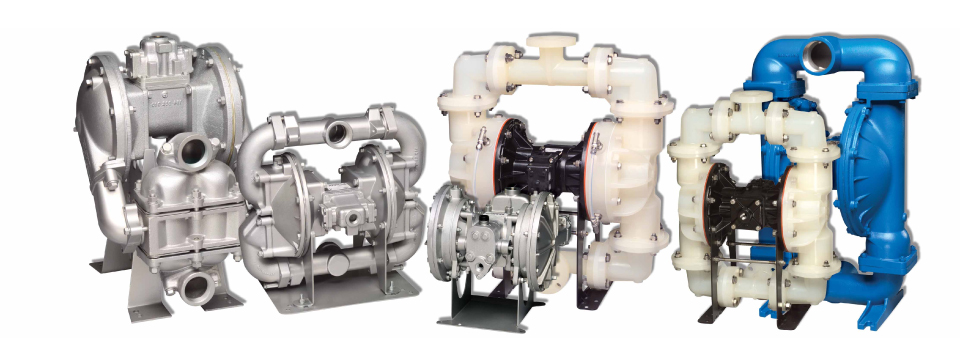

エア駆動ダブルダイヤフラムポンプ（AODD ポンプ）は、工場の圧縮空気を動力源として、内部の弾性膜（ダイヤフラム）を交互に動かすことで液体を移送するポンプです。

電気を一切使用しないため、防爆指定エリアや屋外設備でも安全に使用できる点が最大の特徴です。化学・製薬・食品・塗料・上下水処理など、幅広い産業分野で採用されています。さらに自吸性能を持ち、ドライラン（空運転）にも対応できる数少ないポンプの一つとして、多くの現場で選ばれています。

ダイヤフラムとは？

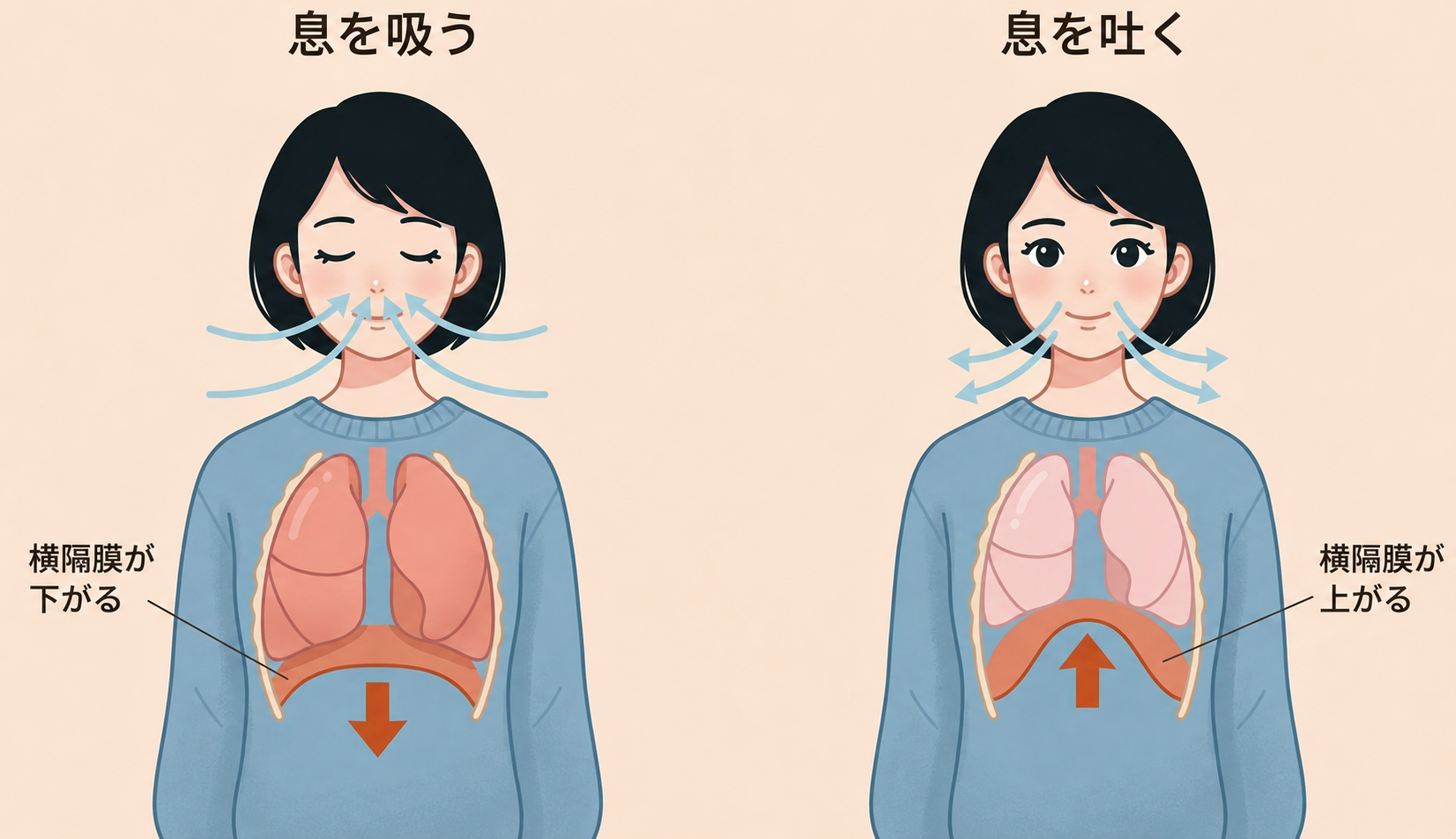

ダイヤフラムとは、ポンプ内部に設置された薄くしなやかな膜のことです。この膜が前後に動くことで、液体を吸い込んだり押し出したりします。その動きは人間の横隔膜（おうかくまく）と同じ原理で、息を吸うときに膜が広がり、吐くときに縮んで空気が外に押し出される動作と一致します。

「ダブル」という名の通り、ポンプには左右に1枚ずつ、合計2枚のダイヤフラムが搭載されています。この2枚が交互に動作することで、途切れのないスムーズな液体の流れを実現しています。

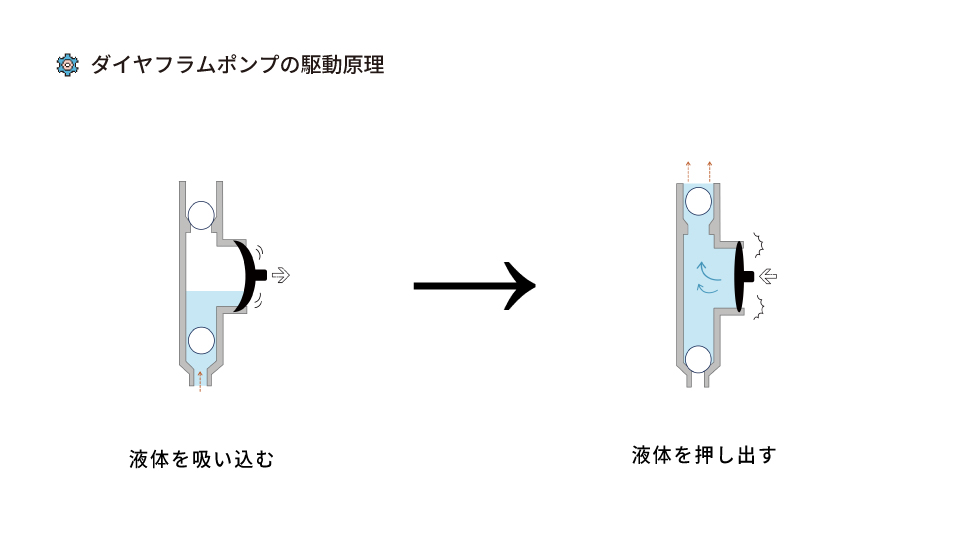

02駆動の仕組み：2ステップで理解する

AODDポンプの動作はシンプルな2ステップで成り立っています。この仕組みを理解しておくと、トラブル発生時の原因特定や適切な運用にも役立ちます。

03AODDポンプ 5つの特長

AODDポンプが多くの産業現場で採用される理由は、他のポンプにはない複数の特長を同時に備えているからです。

04他のポンプとの違い

ポンプは搬送する液体の性質や使用環境によって最適な種類が異なります。AODDポンプの位置づけを他のポンプと比較して整理します。

05こんな現場・用途に向いている

AODDポンプが特に力を発揮する代表的な用途を紹介します。

06ポンプ選定の3つのポイント

適切な選定が長期にわたる安定稼働のカギになります。AODDポンプの導入を検討する際に確認すべき主要なポイントを整理します。

ポイント① 本体（接液部）材質の選択

搬送する液体の化学的性質に合わせて、ポンプ本体の材質を選定します。腐食性が強い液体にはステンレス（SCS14相当）やハステロイC、薬品全般にはPVDFやポリプロピレン、汎用用途にはアルミ合金が選ばれます。

ポイント② ダイヤフラム材質の選択

ダイヤフラムは消耗品ですが、液体・温度・圧力に合った材質を選ぶことで寿命を大幅に延ばせます。

ポイント③ 流量・エア圧の確認

AODDポンプは供給エア圧が高いほど吐出圧が上がり、流量は下がる特性があります（遠心ポンプに近いQ-H特性）。必要な流量と吐出圧を事前に把握し、工場の圧縮空気の供給能力と照合することが重要です。
