ダイヤフラムポンプの選定ガイド｜液質や用途に合わせた失敗しない選び方

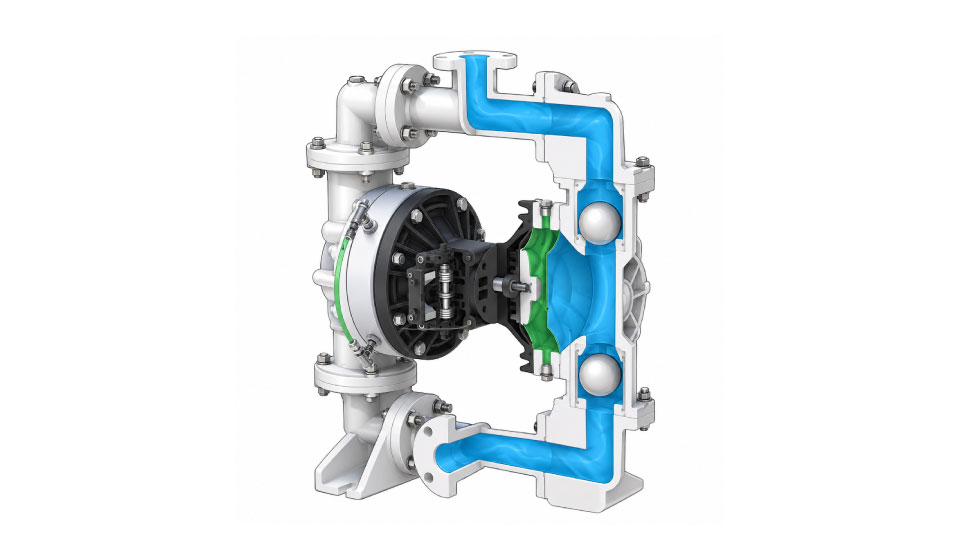

ダイヤフラムポンプとは、ダイヤフラム（ゴムや樹脂でできた柔らかい膜）を往復運動させ、その容積変化で液体を吸い込み、押し出すポンプです。膜が液体と駆動部を完全に隔てるシールレス構造のため、液漏れが構造的に起こりにくいことが最大の特長です。

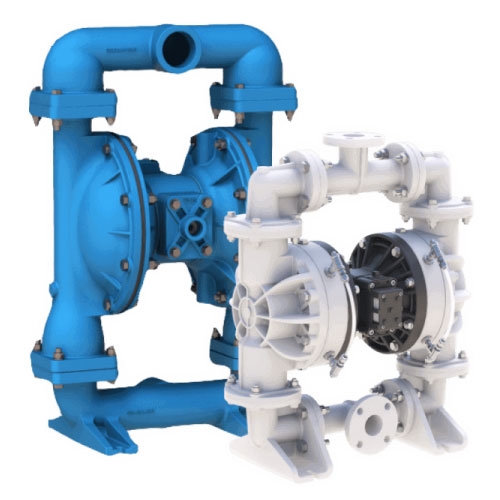

駆動方式には、圧縮空気で動くエア駆動式（AODD）とモーターで動く電動式があります。特にエア駆動式は、自吸（呼び水なしの吸上げ）や空運転に強く、電気を使わないため引火性液体を扱う現場でも採用しやすいタイプで、サンドパイパーなどのブランドが広く知られています。薬液、塗料、スラリー（固形粒子が混ざった液体）など、遠心ポンプでは扱いにくい液体の移送に向いています。

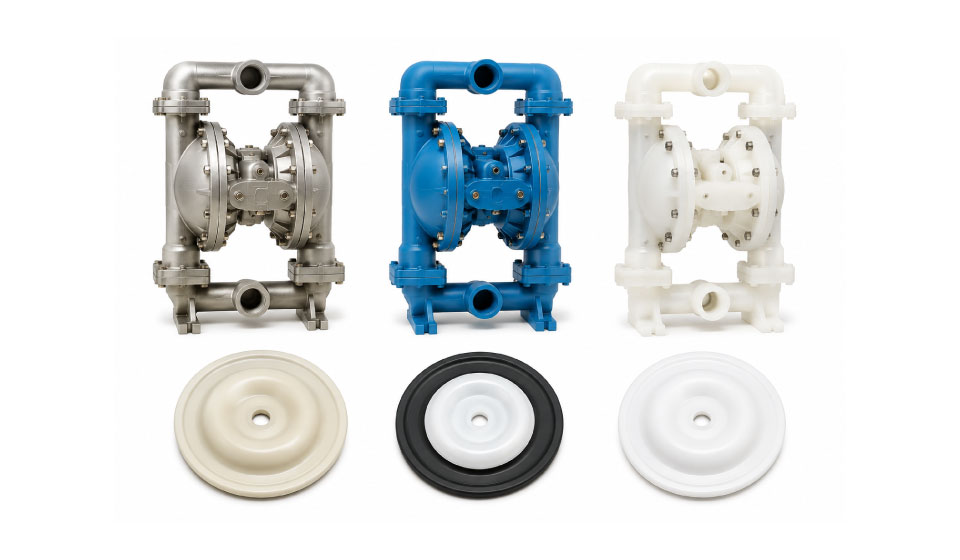

選定の第一歩は、送りたい液体の名称・濃度・温度を明確にし、それに耐える接液材質を選ぶことです。ここを曖昧にしたまま性能の検討に進むと、ダイヤフラムの膨潤や破損といった早期トラブルにつながります。本体はアルミ・ステンレス・ポリプロピレン・PVDFなど、ダイヤフラムはゴム系・樹脂系の多彩な材質から選べます。

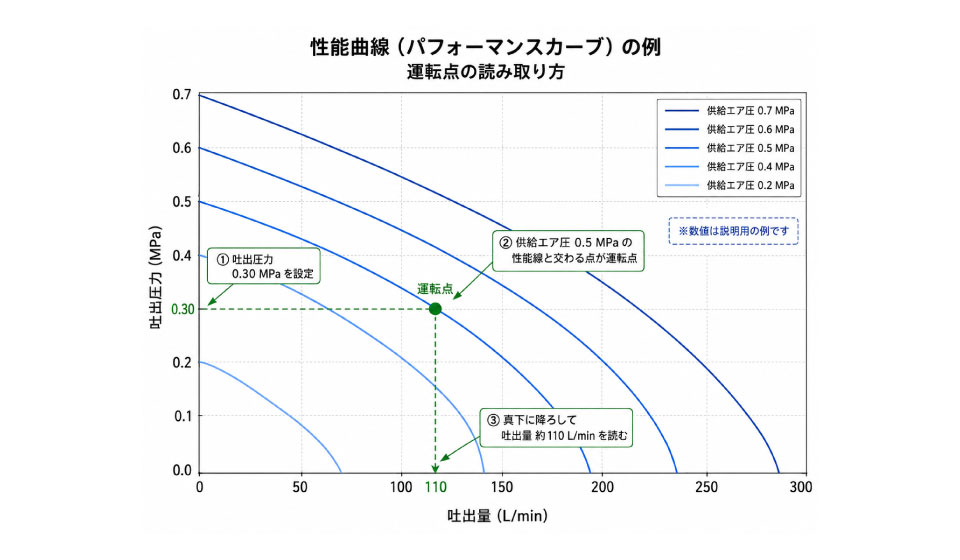

材質が決まったら、必要な流量と吐出圧力から口径・サイズを選びます。注意したいのは、カタログの最大吐出量は常温の清水ベースの値だという点です。実際の流量は供給エア圧、配管の長さや高低差、液体の粘度によって下がるため、性能曲線（流量・圧力・エア消費量の関係を示したグラフ）上で実条件の運転点を確認します。エア駆動式では、そのエア消費量を既設のコンプレッサが安定供給できるかもあわせて確認が必要です。

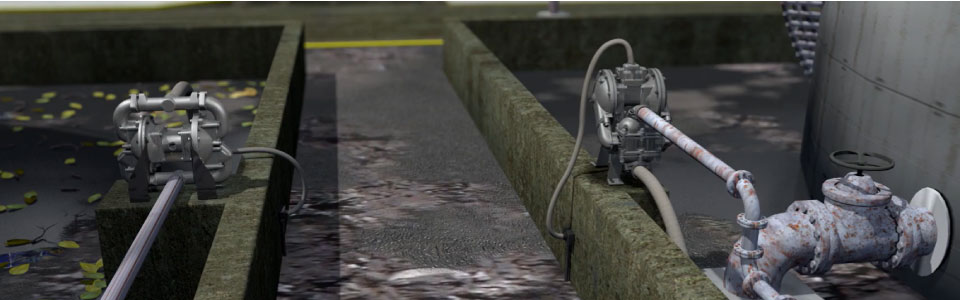

最後に、設置場所と使い方の条件を確認します。吸上げで使うなら自吸高さが据付条件に足りるか、防爆エリアなら電気を使わないエア駆動式が適しているか、といった観点です。またダイヤフラムポンプは構造上、吐出に脈動（流れの周期的な揺れ）が生じるため、流量を安定させたい場合はアキュムレータ（脈動を吸収する装置）の追加を検討します。

大きな固形物が混ざる液体や有害・危険性流体など条件が厳しい場合は、標準機で無理をせず、大径の固形物を通せるフラップバルブ式や、漏れを検知できる二重ダイヤフラム式など、液質に合った専用構造のモデルを選ぶことがトラブルと保全コストの削減につながります。
