図解でわかるベアリングの寿命と破損｜異音と見た目でわかる初期トラブル対処法

機械の中で軸（シャフト）はモーターや歯車とつながり、高速で回転しています。その軸をなめらかに支えるのがベアリング（軸受）の役割です。ベアリングがなければ、軸は直接フレームや筐体に接触してしまい、摩擦と熱であっという間に壊れてしまいます。

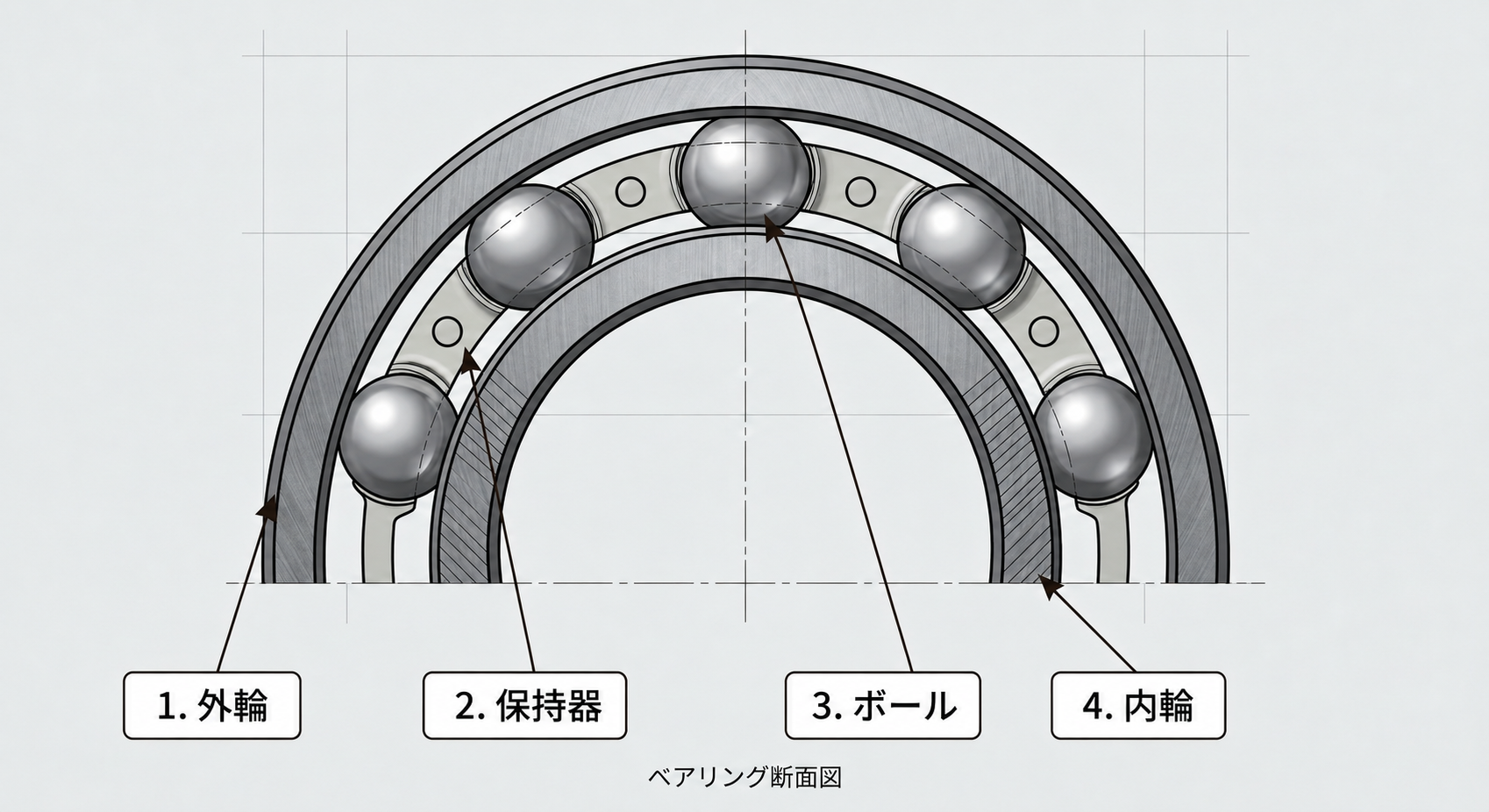

ベアリングの基本構造は、外輪・内輪・転動体（ボールやころ）・保持器の4部品で成り立っています。軸は内輪と一緒に回転し、外輪は固定側に取り付けられます。転動体はその間を転がり続け、摩擦を最小限に抑えます。

ベアリングには設計上の目安となる計算寿命（定格寿命）があります。これは同じ条件で同じベアリングを大量に使ったとき、90%が損傷なく動き続けられる時間（または回転数）を統計的に算出したものです。一般的にはL10寿命と呼ばれ、カタログに掲載されています。

ただし計算寿命はあくまで理想的な条件での数値です。実際の現場では取り付けのわずかなズレ、潤滑不足、過大な荷重、異物の侵入といった要因が重なり、計算寿命をはるかに下回る早期破損が起きることが少なくありません。

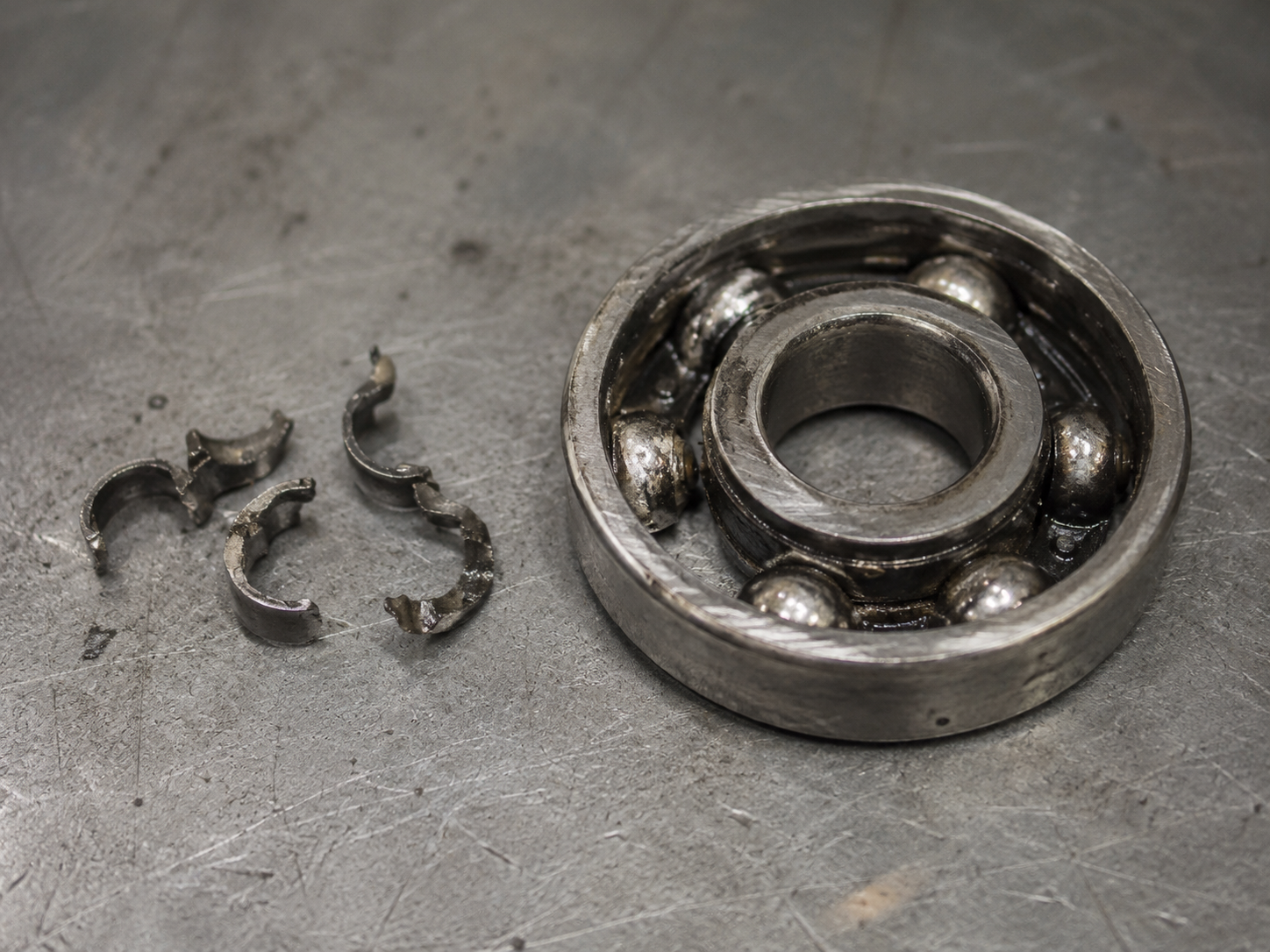

ベアリングの破損には、見た目のパターンから原因を絞り込める特徴があります。同じ壊れたでも、剥離・フレッティング・焼き付き・割れ・さびではそれぞれ原因が異なります。以下に代表的な5つの破損原因をまとめました。

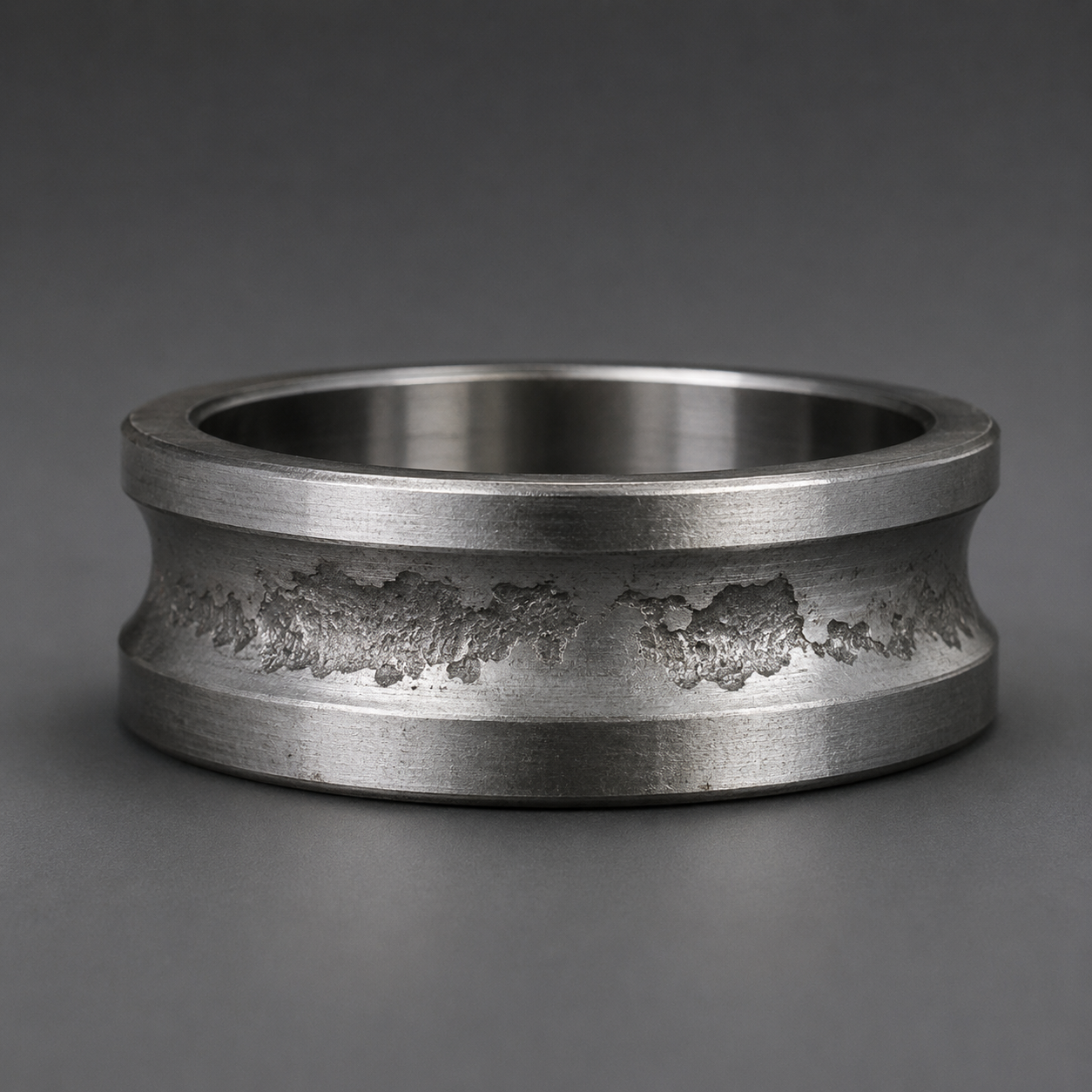

フレーキング（剥離）

軌道面や転動体の表面が魚のうろこ状にはがれる破損。過大荷重や疲労の蓄積が主な原因で、ベアリングが寿命に達したときに最も多く見られます。

主な原因：過大荷重・疲労・潤滑不足

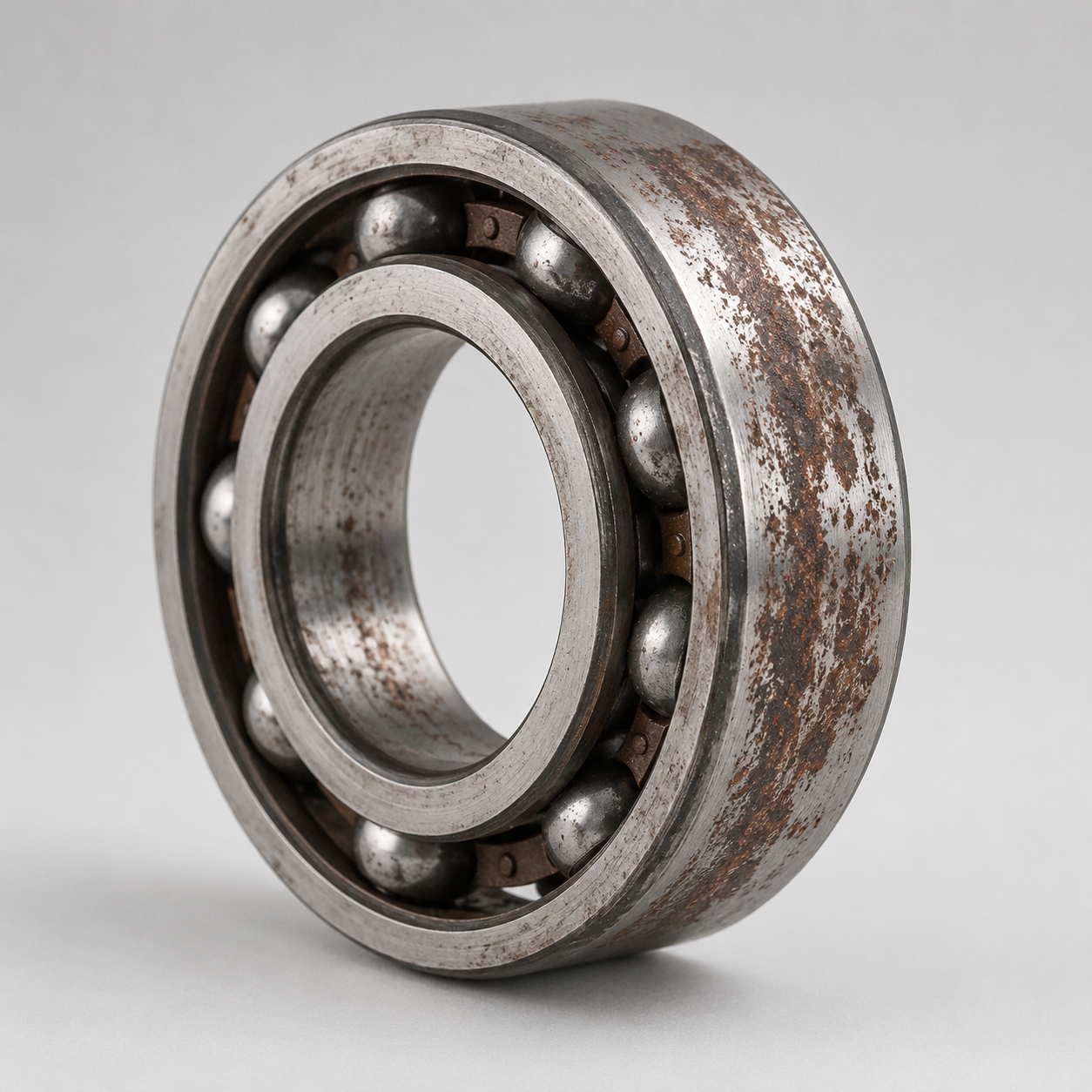

フレッティング（微動摩耗）

はめ合い面がわずかに動き続けることで、接触面に赤褐色のさびや摩耗が生じる現象。振動が続く環境やしまりばめが不十分な取り付けで起きやすいです。

主な原因：振動・はめ合い不足

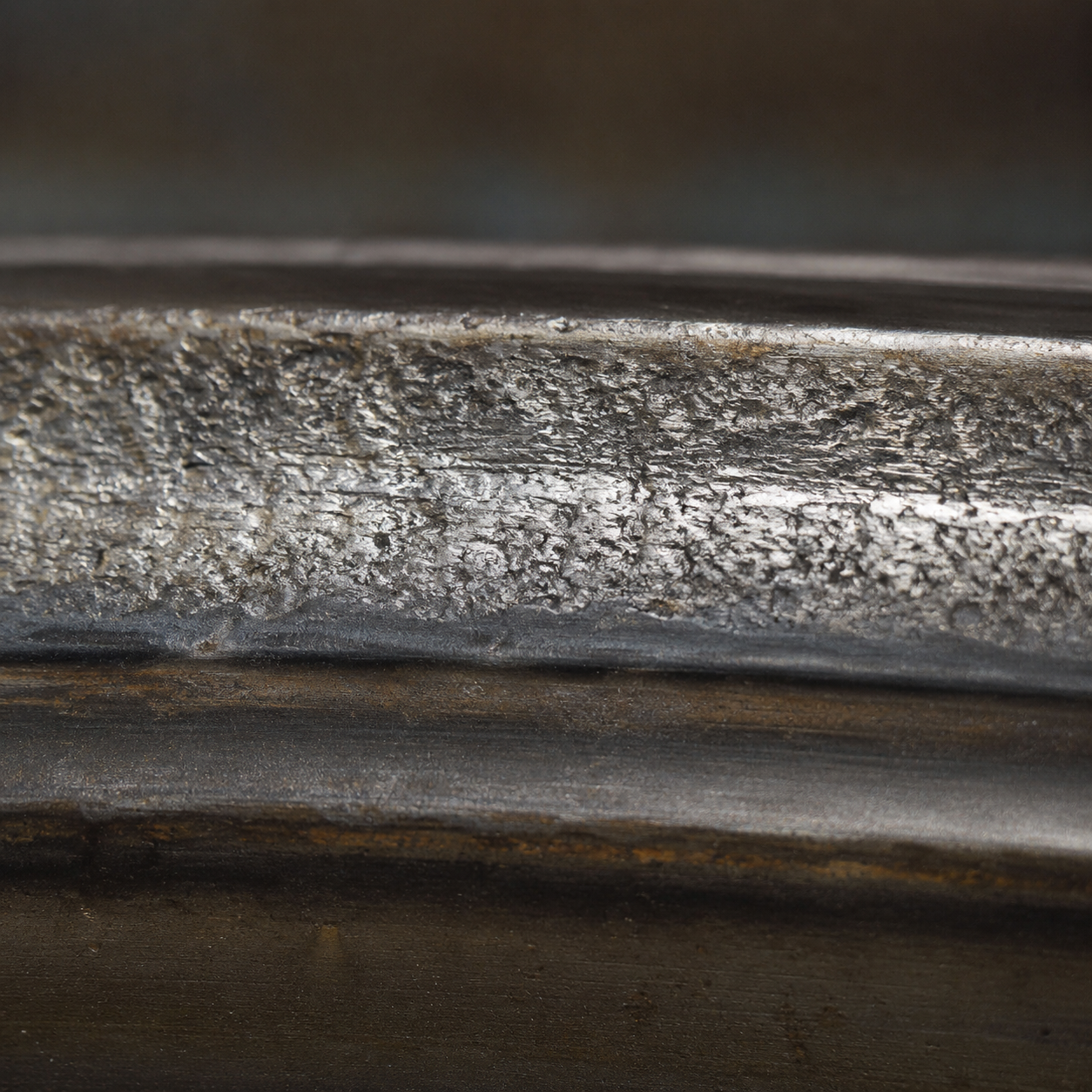

焼き付き（スミアリング）

高熱により転動体や軌道面が溶着する現象。潤滑剤の切れや過大な予圧（締め付け力）、高速運転中の急加速などが引き金になります。

主な原因：潤滑不足・過大予圧・高速回転

圧こん（インデンテーション）

過大な衝撃や異物の噛み込みにより、軌道面にボールピッチと同じ間隔でくぼみができる破損。取り付け時のハンマー打撃や運搬中の振動が原因になることもあります。

主な原因：衝撃・異物混入・不適切な取付

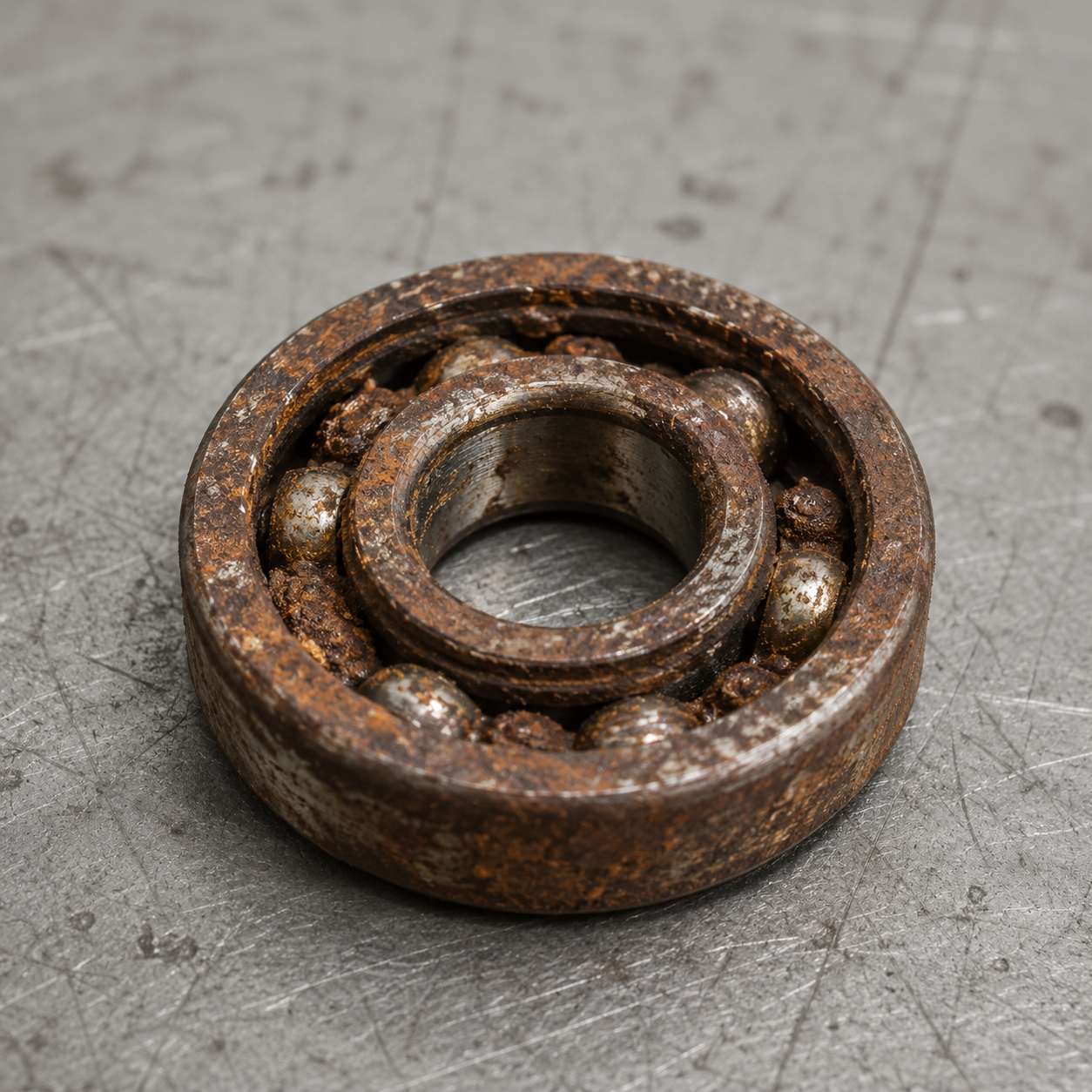

さび・腐食

水分・薬液・酸性ガスが侵入して軌道面や転動体が腐食する破損。密封が不十分なシールや保管中の結露が原因になります。腐食が進むとフレーキングに発展することもあります。

主な原因：水分侵入・密封不足・不適切な保管

ベアリングの早期破損の原因は複雑に見えますが、整理すると取り付け・潤滑・荷重・環境の4つのカテゴリに集約されます。複数の原因が重なるケースも多く、一つを改善しただけでは再発することもあります。

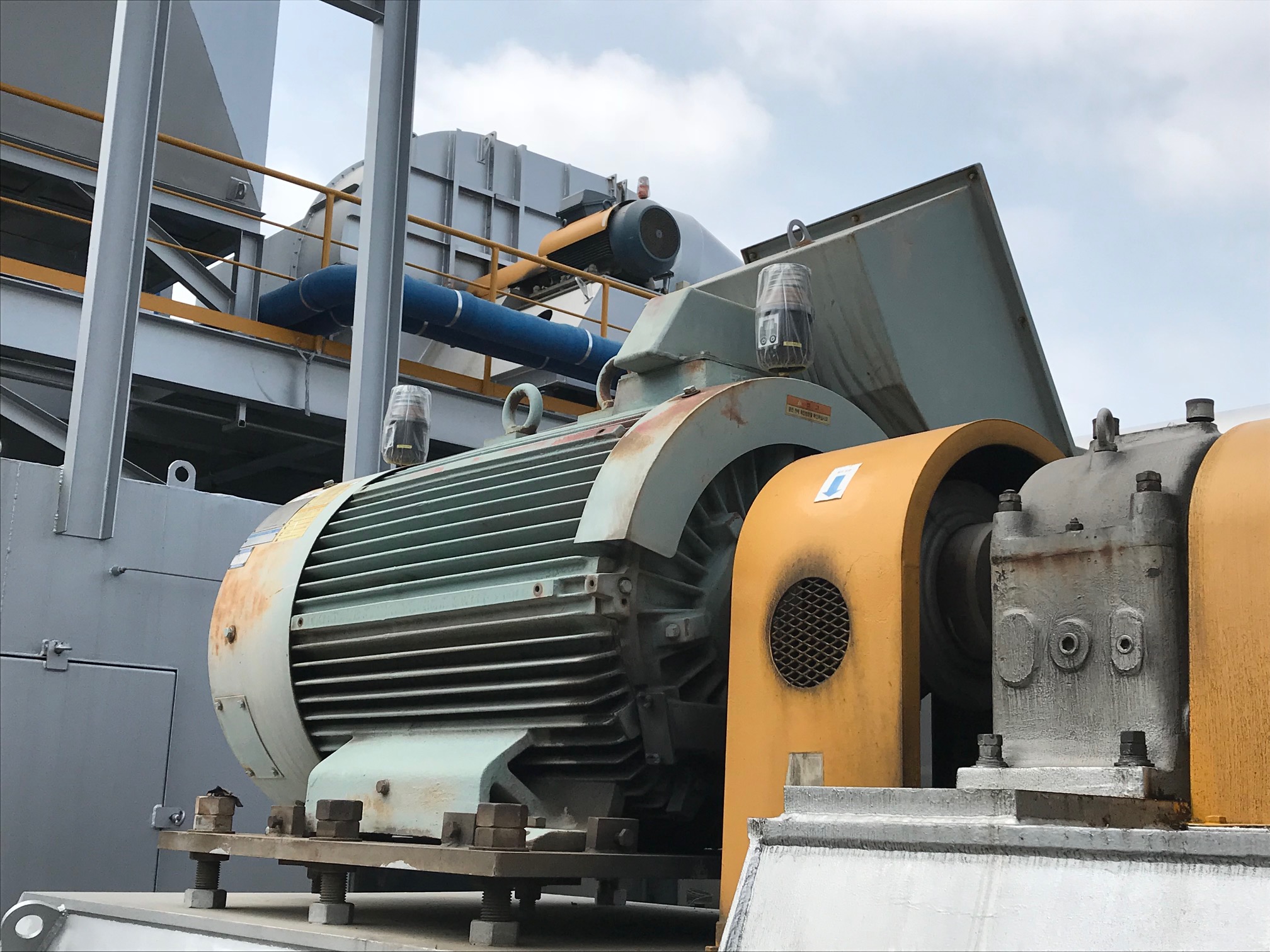

ベアリングの寿命に最も大きな影響を与える要因のひとつが潤滑です。転動体と軌道面のあいだには、目に見えないほど薄い油膜（弾性流体潤滑膜）が形成されており、これが金属同士の直接接触を防いでいます。この膜が途切れると、わずかな時間でも急速に摩耗が進みます。

潤滑の問題は不足だけではありません。グリースを入れすぎると内部で撹拌熱が発生し、かえって温度上昇を招くことがあります。また、高温環境に合わないグリースを使うと増ちょう剤が崩れて基油が分離し、潤滑能力を急速に失います。適切な種類・適切な量・適切なタイミングが揃ってはじめてベアリングを長持ちさせることができます。

ベアリングの破損は突然起きるように見えても実際には段階的に進行することがほとんどです。異音・振動・温度上昇・グリースの変色といったサインは破損が本格化する前に現れることが多く、これらを早期に察知できるかどうかが設備寿命を大きく左右します。

異音

「ゴロゴロ」「カリカリ」「キーン」など普段と違う音。一定周期で出る音はボールピッチに関係するフレーキングのサインの可能性があります。

振動増加

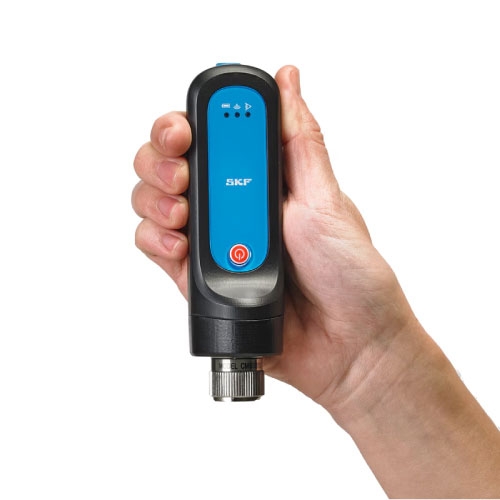

通常より振動が大きくなっている場合、軌道面の損傷や芯出し不良が疑われます。振動測定器（測定ペンタイプ）を使うと客観的な比較ができます。

温度上昇

ハウジング外面が触れないほど熱い場合は要注意。放射温度計で定点計測し、普段の温度と比較しましょう。急激な温度上昇は焼き付きの前兆です。

グリースの変色・漏れ

黒ずみ・茶色への変色・金属粉混入は劣化のサイン。ハウジング外へのグリース漏れは、シール損傷や過充填の可能性があります。
