配管ねじのサイズ確認方法｜外径の測り方と呼び径一覧

配管ねじのサイズ表記には呼び径という慣用的な表し方が使われており、これが実際の外径寸法とそのまま一致しないことが、判断を難しくする大きな原因です。たとえば呼び径1/2のねじでもノギスで測った外径がぴったり1/2インチになるわけではありません。図面や資料が残っていない古い設備・中古配管では特に現物の測定が唯一の手がかりになります。

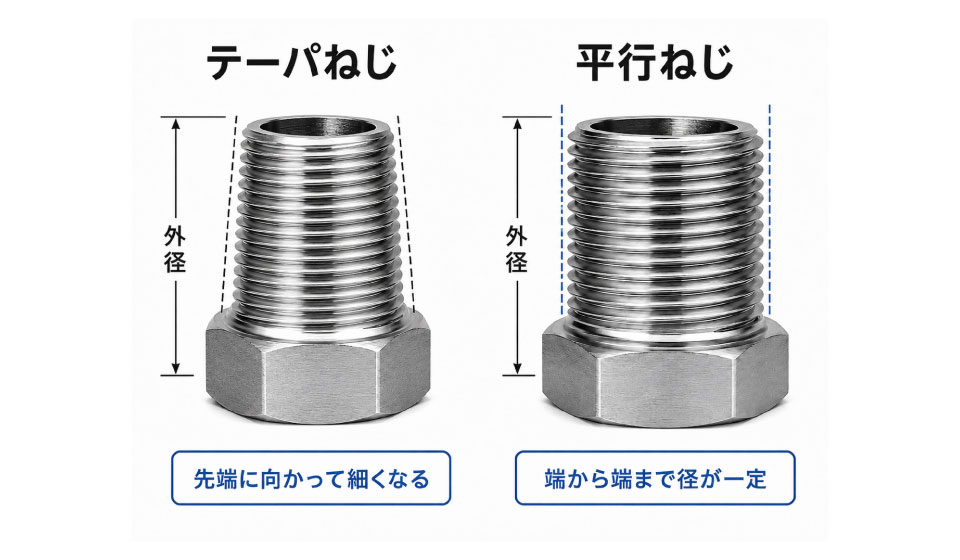

配管ねじはテーパねじと平行ねじの2系統に分かれ、この違いを知るとサイズ確認の精度が上がります。

PT、RはJISとISOそれぞれのテーパねじ表記、PF、Gは同様に平行ねじの表記です。摩耗や感触だけでは判断しづらいこともあるため、迷った場合はねじゲージの使用や専門業者への相談をおすすめします。

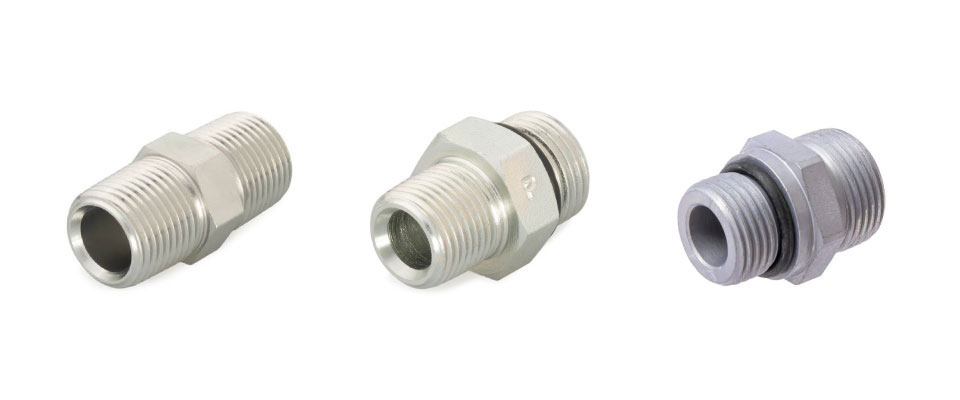

これらの記号は、単独ではなくインチ分数の呼び径と組み合わせて「PT1/2」「R3/4」「PF1/2」「G1/2」のように表記されます。記号がねじの種類（テーパか平行か、JIS表記かISO表記か）を表し、続く分数（1/2、3/4など）が呼び径を表す、という2つの情報が組み合わさったものです。

ノギスでねじ部の外径を実測し、早見表と照らし合わせるのが最も確実な方法です。手順は次の3ステップです。

STEP 1 測定する箇所を決める

おねじは山の頂点から反対側の頂点までを測定。めねじは判断が難しいため、対応するおねじ部品やねじゲージで確認します。

STEP 2 複数箇所を測って平均を取る

摩耗や個体差でばらつくことがあるため、向きを変えて2〜3か所測定し、平均に近い値を採用します。

STEP 3 早見表と照合する

測定した外径の数値を、後述の呼び径早見表と照らし合わせ、おおよその呼び径を絞り込みます。

配管・機械まわりでは、管用ねじ（PT/PF）のほかに、ユニファイねじ（UNC/UNF）やメートルねじ（M）もよく使われます。呼び径の表記方法が規格によって異なるため、まず「どの規格系か」を見分けることが大切です。

管用ねじとユニファイねじはどちらもインチ分数表記のため混同しやすいですが、ユニファイねじは呼び径の後ろに山数（例：-20）が付く点、メートルねじは頭に「M」が付き外径がそのままmmで表される点が見分けの手がかりになります。迷う場合はねじ山の角度（ユニファイ・メートルは60°、管用ねじは55°が一般的とされます）をねじゲージで確認する方法もあります。

管用ねじ（PT／PF）呼び径 早見表

ユニファイねじ（UNC／UNF）呼び径 早見表

※ 山数の単位は「山／インチ（TPI）」です。呼び径表記の末尾（例：1/4-20UNC）の数字と一致していれば規格の絞り込みに役立ちます。

メートルねじ（M）呼び径 早見表

※ 掲載の数値はいずれも一般的な目安です。細目ねじ（ファイン）や規格の版により数値が異なる場合があるため、正確な適合判定は規格表や現物ゲージでの確認をおすすめします。表の数値と実測値が一致しない場合、摩耗・測定箇所のばらつき・新旧規格の混在などが影響していることもあります。
