サンドパイパーの型式選定手順と材質の選び方｜エア駆動式ダイヤフラムポンプで最適な流体移送を

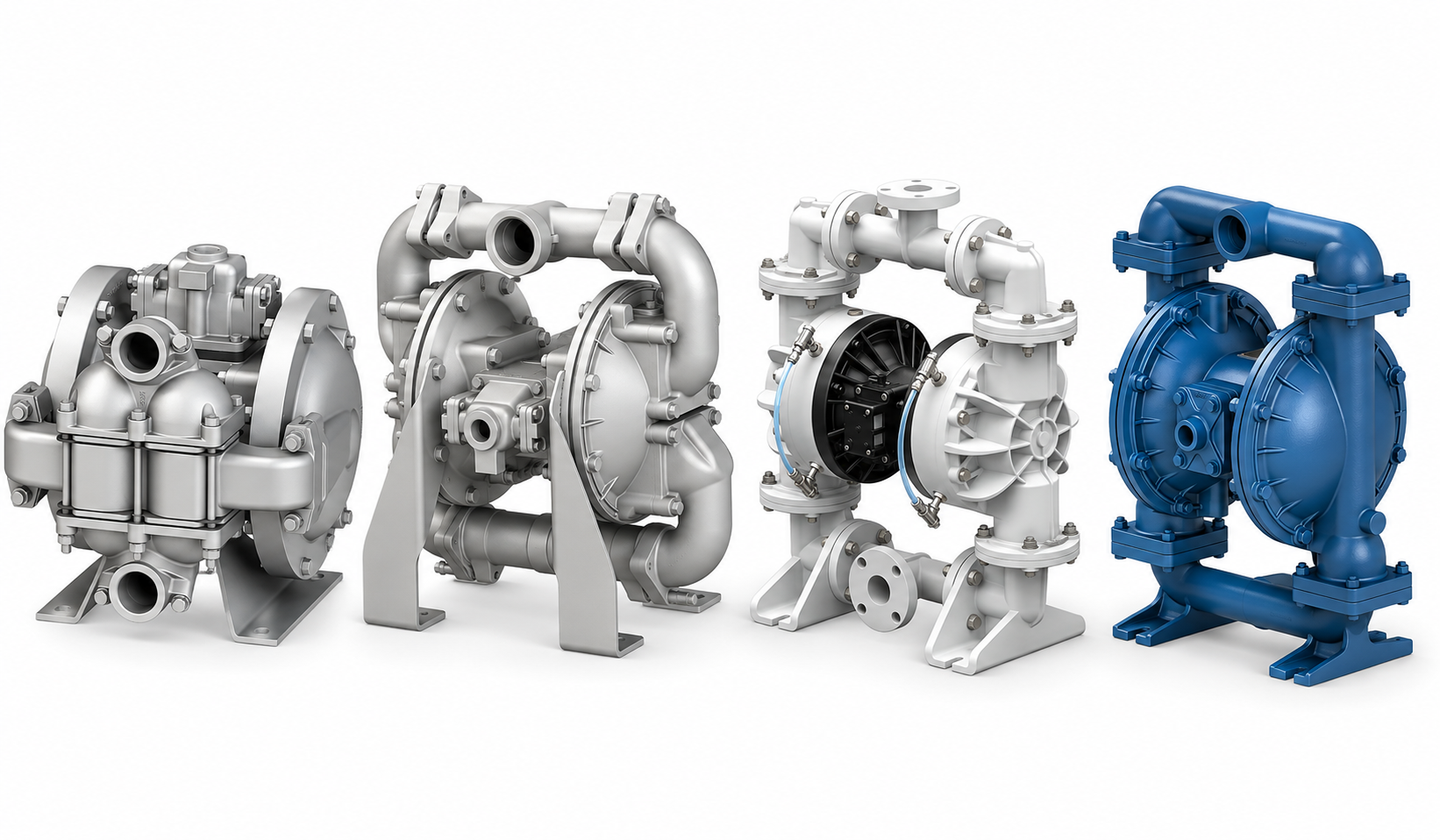

サンドパイパーは圧縮空気で2枚のダイヤフラム（液を押し出す膜）を交互に動かして液を送るエア駆動式ダイヤフラムポンプのブランドです。1/4Bの小型機から4Bの大型機まで、一般液用から固形物用や漏れ防止用まで幅広くそろっています。

ただし、どのサイズでも同じ基準で選べるわけではありません。小型機は本体価格が比較的低く、故障したら修理せず新品へ交換する消耗品的な使い方も多く見られます。この場合は価格と納期が判断の中心です。一方で口径が大きくなるほど1台あたりのエア消費量は増え、停止したときに止まる工程も大きくなります。中型〜大型はエア消費量と停止損失の比重が上がるため、本体価格の差よりも停止しにくさや整備性と用途への適合が総コストを左右しやすくなります。

小型機でも同じ型式を多数使う工場や装置に組み込んで止められない用途では、停止しにくさや部品の共通化が効いてきます。サイズだけで決めつけず使い方と合わせて判断することが大切です。

置換の目的によって比較すべき項目は変わります。流量を増やしたいのか故障を減らしたいのか、あるいはエア代を下げたいのかが曖昧なままでは適切な機種を判断できません。まず現在の困りごとを書き出し、確認すべき項目に結びつけます。

課題を書き出すと、現在困っていなくても見直したい項目が見つかることがあります。たとえば故障時だけ修理している場合は計画的な部品交換に切り替えるだけで停止損失を減らせる可能性があります。

タイプは流体の性質で決まります。上から順に確認し、最初に当てはまったものが候補です。

サイズは必要流量と吐出圧から決めます。カタログの最大吐出量は常温の清水で吐出圧ゼロのときの値で、実際には吐出圧や粘度が上がるほど流量は下がります。最大吐出量ぎりぎりで選ばず、性能曲線で必要流量と吐出圧の交点（運転点）に余裕があるかを確認してください。吐出圧は供給エア圧を超えないため工場のエア圧が足りるかも確認が必要です。

既設ポンプと同じ口径に置き換えても能力が同じになるとは限りません。逆に既設が能力過剰であれば、適正なサイズにすることでエア消費量を抑えられる場合があります。

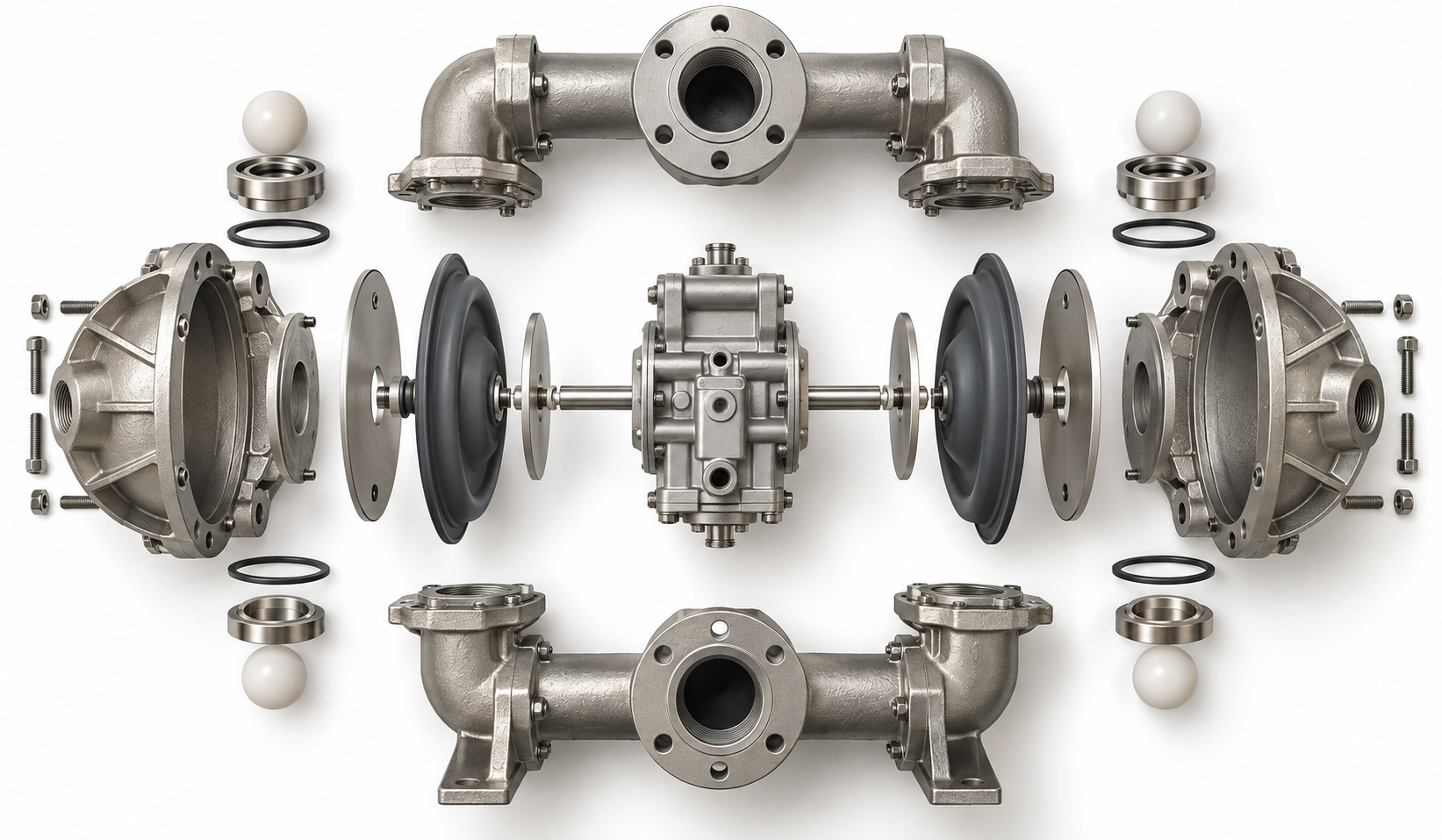

接液部とは液体に触れる部品のことで、ポンプ本体（液室・マニホールド）・ダイヤフラム・チェックボール・バルブシート・Oリングなどが該当します。ダイヤフラムが薬品に強くても本体やシートが合わなければ腐食や膨潤（ゴムが液を吸ってふくらむこと）が起こります。すべての接液部が液体に合う組み合わせで選びます。

下の早見表は液体ごとに最初に検討する材質の目安です。使えるかどうかの判定ではないため、最終的には薬品名・濃度・温度の条件でメーカーの耐薬品性資料を確認します。

使用温度は組み合わせた材料のうち最も狭い範囲を目安にします。PTFEダイヤフラムにネオプレンのバックアップを組み合わせた場合は、PTFEの上限104℃とネオプレンの上限93℃のうち低い93℃が目安です。

既設と同じ材質であっても腐食や摩耗の履歴があれば見直す余地があります。可燃性液や防爆エリアでは静電気対策として導電性材質が必要かを確認します。いずれも液体の正式名称と濃度・温度・SDS（安全データシート）がそろって初めて判断できます。

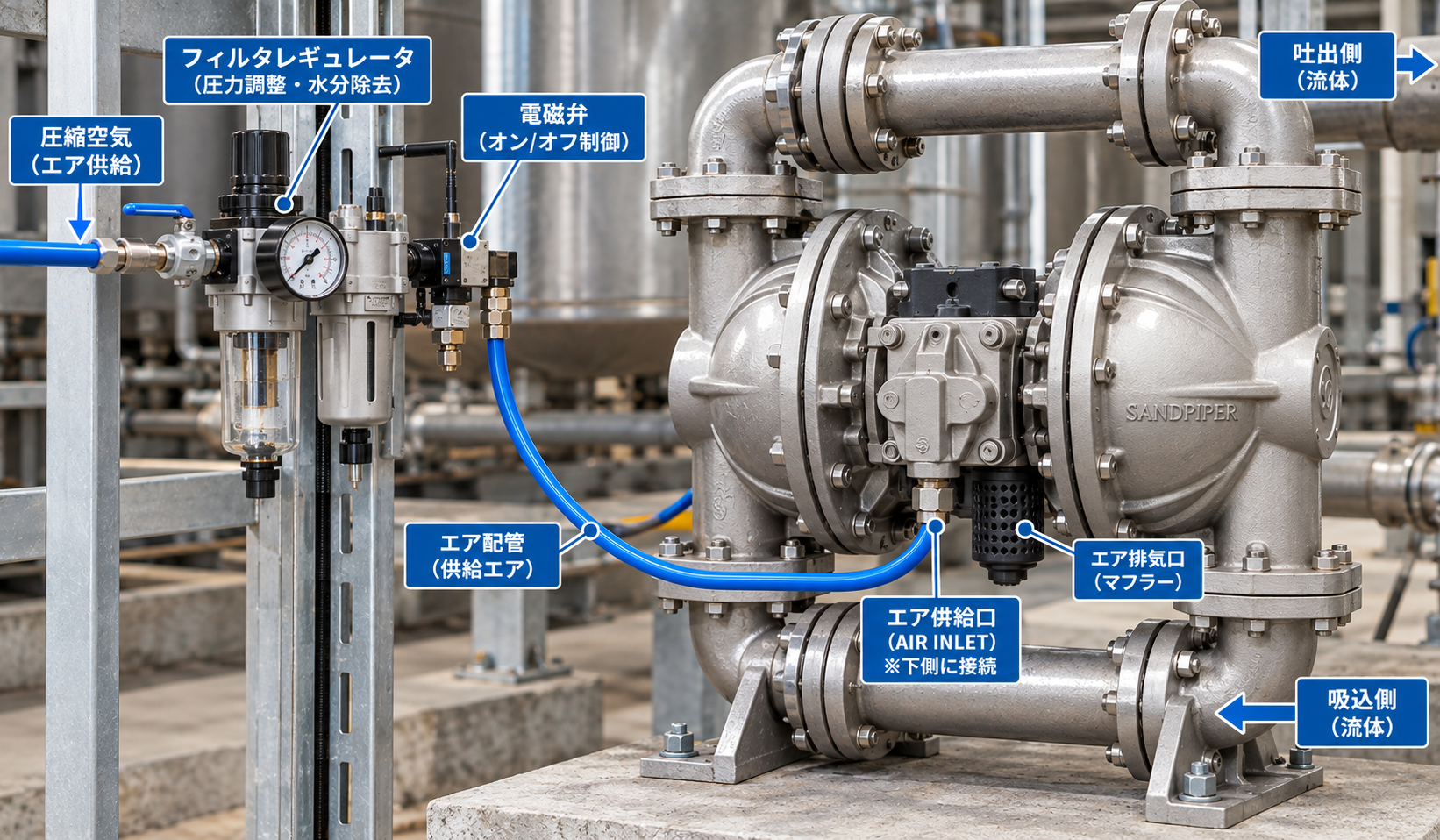

エア駆動式ダイヤフラムポンプは圧縮空気で動くため、エア消費量はコンプレッサの電力に直結しランニングコストの中心になります。比べるときはカタログの最大値ではなく、自社の必要流量と吐出圧の運転点でのエア消費量を性能曲線で比較してください。エア消費量は機種や運転条件によって差が出るため、置換前後の条件をそろえて試算することが大切です。

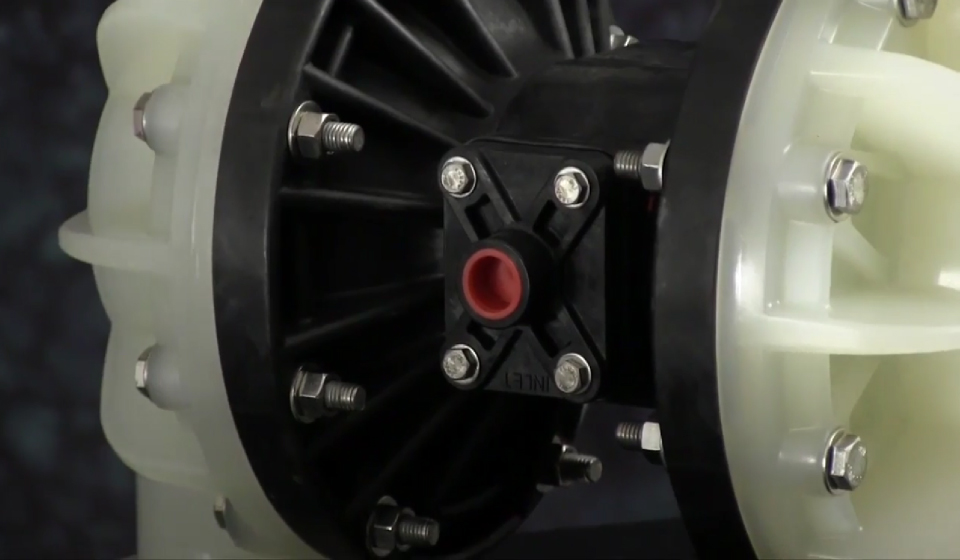

保守性は停止時間とつながります。エア部の整備にポンプを配管から外す必要があるか、交換部品をどれだけ共通化できるかで修理のたびの停止時間と予備部品の管理負担が変わります。小型機で修理せず交換する運用なら修理キットと新品の価格差や納期も比較材料になります。

ここまでの手順で比較項目を整理すると、サンドパイパーの価値は価格表ではなく止まりにくさと整備のしやすさ、そして用途への適合に表れることが分かります。中型〜大型や止められない工程を比較するときは次の点を確認してください。
